Eltek Flatpack2 36KW buitenkast met Type 4 behuizing -48Vdc 700A kast voor telecom (CTO31240.nnnn)
Eltek Flatpack2 36KW buitenkast met Type 4 behuizing -48Vdc 700A kast voor telecom (CTO31240.nnnn)

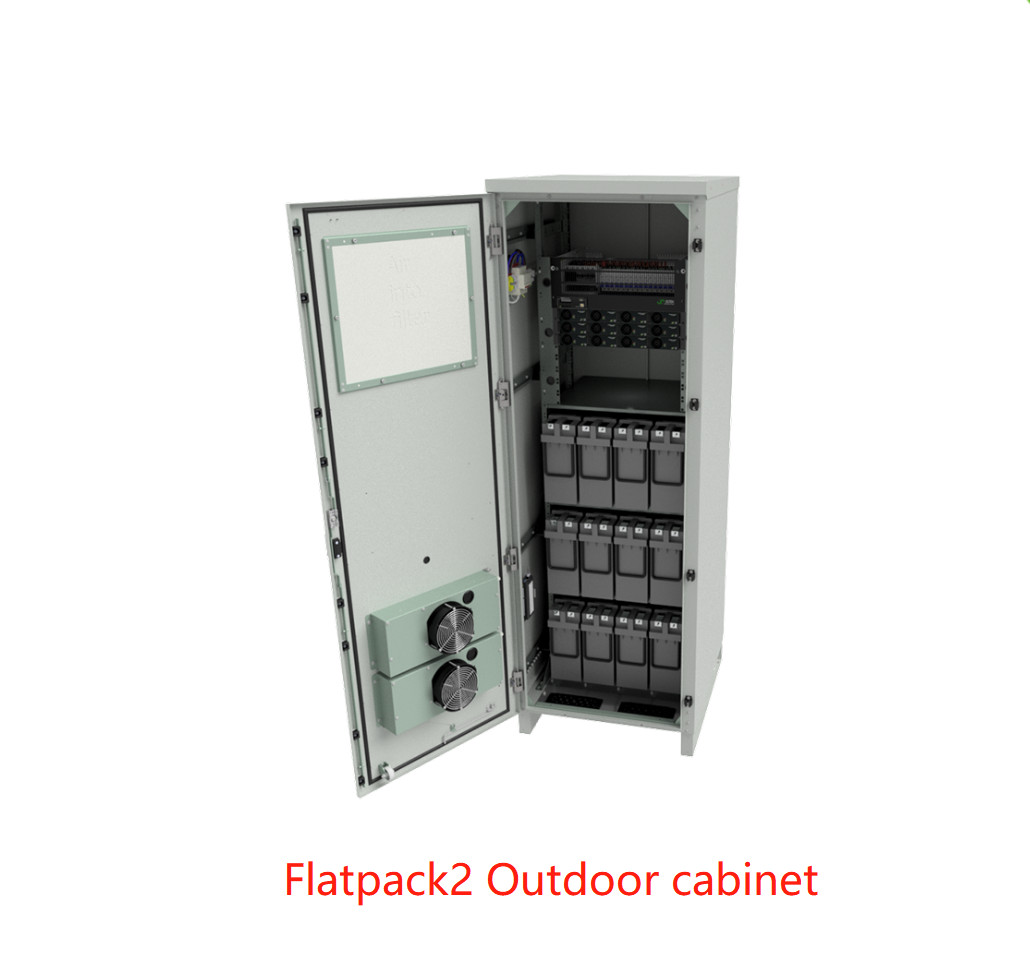

Flatpack2 Outdoor voedingssysteem
De combinatie van kosteneffectief ontwerp, vermogensdichtheid en betrouwbaarheid maakt de Flatpack2 tot een productfamilie die er echt uitspringt en ongeëvenaarde netwerkbeschikbaarheid en vermogen levert. Samen met ons Type 4 behuizingsplatform is het ontworpen voor een verscheidenheid aan toepassingen en kan het worden aangepast aan specifieke behoeften met een beschermingsklasse van IP55.
Belangrijkste kenmerken
l Compleet outdoorsysteem
l Smartpack R controller
l Geavanceerde controle en monitoring via ethernetpoort
l Super High Efficiency gelijkrichters
l Hot-pluggable modules
l 8x batterij-onderbrekerposities
l LVBD
l 16x last MCB posities
l LVLD (optioneel)
l IP55
Parameters :
|
|
|
|
|
|
|
|
|
| MODEL |
36KW |
|
|
|
|
|
Onderdeelnummer
(Geconfigureerd telecomvoedingssysteem)
|
CTO31240.nnnn |
|
|
|
|
|
|
|
|
|
| VERMOGENSMODULE |
| Gelijkrichter 1) |
Flatpack2 48/3000 SHE |
|
|
|
| INGANGSGEGEVENS |
| Spanning (bereik) / Frequentie |
85-264 VAC / 45-66 Hz |
|
|
|
| AC-netvoedingsconfiguratie |
3p400 VAC TN |
|
|
|
|
| Overspanningsbeveiliging |
SPD Klasse 2 |
|
|
|
|
| Aansluiting |
Klemmenblokken, 35 mm2 max |
|
|
|
| UITGANGSGEGEVENS |
| Spanning |
-48 VDC |
|
|
|
|
| Belastingsstroom (maximaal) |
700 A |
|
|
|
|
| BATTERIJVERDELING |
|
| Aantal batterij-onderbrekerposities |
8x 100 A / 4x 125 A / 4x 200 A / 4x 250 A |
|
|
| LVBD |
800 A |
|
|
|
|
| LASTVERDELING |
|
| Aantal last MCB posities |
16x 18 mm (4x 18 mm + 8x 27 mm) |
|
|
| LVLD (Optioneel) |
150 A / 300 A / 500 A / 600 A |
|
|
|
| Lastonderbreker type |
DIN-rail gemonteerd, 18 mm en 27 mm breed |
|
|
| CONTROLE EN MONITORING |
|
| Controle- en bewakingseenheid 2) |
Smartpack R |
|
|
|
|
| Ingangen |
6x Digitale ingangen (voor bewaking van externe apparatuur) |
|
| Uitgangen |
6x Alarmrelais |
|
|
|
| BEHUIZING |
|
| Behuizingstype 3) |
Outdoor Type 4 |
|
|
|
| Thermisch beheersysteem |
Ventilator en filter: Dubbele ventilatorconfiguratie |
|
|
| Afwerking |
Outdoor polyester coating, Lichtgrijs RAL 7035 |
|
|
| Beschermingsklasse |
IP55 |
|
|
|
|
| ANDERE SPECIFICATIES |
|
| Bedrijfstemperatuur |
-40 tot +45°C [-40 tot +113 °F] |
|
|
|
| Opslagtemperatuur |
-40 tot +85 °C [-40 tot +185 °F] |
|
|
|
| Afmetingen (B x D x H) |
705 x 831 x 2068 mm [27,8 x 32,7 x 81,4 inch] |
|
|
| Gewicht (exclusief modules) |
Ongeveer 168 kg [370 lbs] |
|
|
|
| Kabelinvoer |
Onderinvoer 2x FL-21 uitsparingen, met diverse kabelinvoergaten |
|
| Batterijlades |
Optionele batterijlade(s) geschikt voor een set batterijen tot 280 kg |
| Andere algemene opties |
Deurschakelaar, Verwarmingen, Filter aanwezigheid & Verstopte filterdetectie, Documentenmap, Rookmelder, AC-servicedoos, Servicelight, PC-plank |
| ONTWERPSTANDAARDEN |
|
| Elektrische veiligheid |
IEC/EN 62368-1 |
|
|
|
| EMC |
ETSI EN 300 386 v2.1.1:2016
EN 61000-6-2 /-4
|
|
|
|
| Omgeving |
ETSI EN 300 019-2-1 (Klasse 1.2) /-2 (Klasse 2.3) /-3 (Klasse 4.1E)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd
|
|
1) Zie Flatpack2 gelijkrichter datasheet voor details
2) Zie Smartpack R controller datasheet voor details
|
3) Zie Outdoor Type 4 datasheet voor details |
|
