Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)
Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)

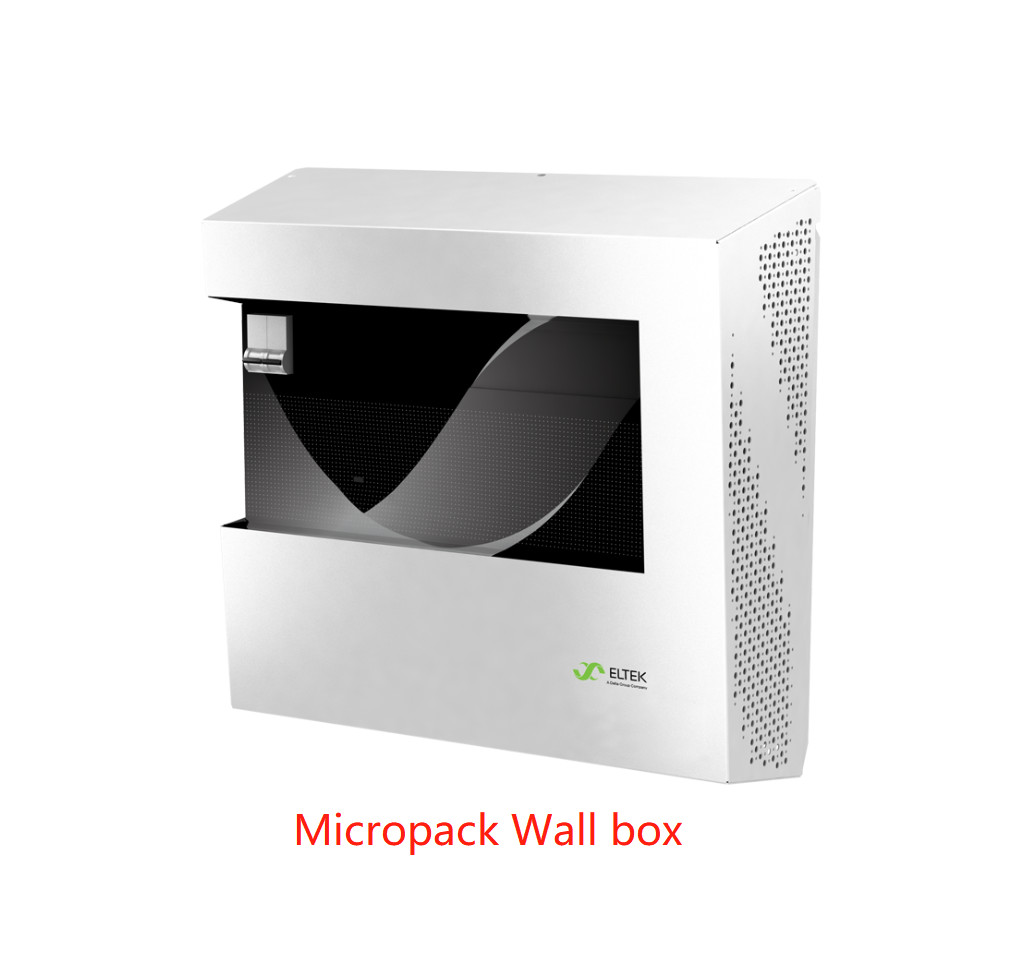

Micropack Wallbox
Het compacte ontwerp en de eenvoudige installatie en facultatieve interne reserveaccu's maken tot het werkelijk een micro gelijkstroom reservesysteem. Micropack is wallbox ontworpen voor industriële en telecommunicatietoepassingen met machtsvereisten in de waaier van 120 - 1000W.
Zeer belangrijke eigenschappen
- Compact ontwerp
- Bulk-voer of geïntegreerde distributie
- Digitale controlemechanismen
- De doos wordt geoptimaliseerd voor Micropack met zijn het natuurlijke convectie koelen
- Uniek installeer capaciteit
- Het eenvoudige verwijderbare efficiënte schutblad tijd-aan-installeert
- Globale approvalsMicropack Wallbox is Ce duidelijk voor installatie wereldwijd
TOEPASSINGEN
l Telecommunicatie - Radio, vezel en breedband
l machtssystemen.
Industrieel l – Machtsnut, proces
l de industrie, marine en voor de kust
Parameters:
| |
Model |
Bulkvoer Compack |
Bulkvoer SP2 |
2 - pool dist. Compack |
2 - pool dist. SP2 |
1 - pool dist. Compack |
|
|
| |
Artikelnummer |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
| |
INPUTgegevens |
|
|
|
|
|
|
| |
Voltage (waaier) |
1x enige fasevoer (85 - 300) V AC |
|
|
| |
Enig AC voer |
• |
• |
• |
• |
• |
| |
Enig AC voer met SPD (OVP-Klasse 2) |
Optie |
Optie |
Optie |
Optie |
Optie |
| |
Geadviseerde inputbreker |
10 A |
| |
Bescherming |
Individuele zekering in gelijkrichtermodule van MCB |
| |
Verbinding |
Direct op input
MCB, tot 25mm 2
|
Direct op input
MCB, tot 25mm 2
|
Eind, maximum 4mm 2 |
Eind, maximum 4mm 2 |
Direct op input MCB, omhoog
aan 25mm 2
|
| |
OUTPUTgegevens |
|
|
|
|
|
|
| |
Voltage |
12-48 V GELIJKSTROOM |
24-48 V GELIJKSTROOM |
12-48 V GELIJKSTROOM |
24-48 V GELIJKSTROOM |
- 48 VDC |
|
|
| |
NiCad, aantal gesteunde cellen |
10-11 / 20-22 |
20-22 |
10-11 / 20-22 |
20-22 |
- |
| |
Pb, aantal gesteunde cellen |
6/ 12/24 |
12/ 24 |
6/ 12/24 |
12/ 24 |
24 |
| |
Machts (maximum) @ nominale input |
1000 W |
| |
Huidige (maximum) @ nominale input |
40 A |
| |
Onbeschermde bulkoutput |
• |
• |
- |
- |
- |
| |
Beschermde batterijoutput |
- |
- |
pool 1 x 2 (16 - 50 A) |
pool 1 x 2 (16 - 50 A) |
2 x 1 pool (16 - 30A) |
| |
Beschermde ladingsoutput |
- |
- |
pool 2 x 2 (1 - 32 A) |
pool 2 x 2 (1 - 32 A) |
4 x 1 pool (2 - 30A) |
| |
Geïntegreerde batterijshunt en LVBD |
- |
- |
- |
- |
50A |
| |
Verbinding |
Eind, maximum 16mm 2 |
Maximum terminal,
16mm 2
|
Eind, maximum 16mm 2 |
Eind, maximum 16mm 2 |
Eind, maximum 4mm 2 |
| |
Outputbescherming in gelijkrichters |
Zekering |
| |
CONTROLE EN CONTROLE |
|
|
|
|
|
|
| |
Controleeenheid |
Compack |
Smartpack 2 |
Compack |
Smartpack 2 |
Compack |
|
|
| |
Lokale Verrichting |
WEBinterface |
Vertoning en sleutels |
WEBinterface |
Vertoning en sleutels |
WEBinterface |
| |
Verre Verrichting |
WebPower (WEBinterface, SNMP-protocol en e-mail) |
| |
Aantal Alarmrelais (nr, Com, NC) |
3 |
6 |
3 |
6 |
3 |
| |
Aantal configureerbare input |
3 |
6 |
3 |
6 |
3 |
| |
Huidige metingen |
Gelijkrichterstroom en als de batterijshunt wordt gebruikt; batterijstroom en ladingsstroom |
|
| |
Alarm |
Het lage & hoge alarm van het outputvoltage (Minder belangrijke en belangrijke niveaus), alarm van de Aardefout, Temperatuuralarm die, het alarm van de Leidingenstroomonderbreking, Batterij het capaciteitsalarm van geringe kwaliteit, de breker t van de Batterijlading scheurde alarm en veel meer het blijven |
| |
ANDERE SPECIFICATIES |
|
|
|
|
|
|
| |
Isolatie |
3.0 kVAC - in output wordt ingevoerd die
1.5 kVAC - in aarde wordt ingevoerd die
0,5 kVDC - output aan eart h
|
|
|
| |
Werkende temperatuur |
-40 aan +45°C (- 40 aan +113°F), vochtigheid 5 - 95%-non-condensing relatieve vochtigheid
De de-tarieven van de outputmacht bij op hoge temperatuur, zie informatieblad voor toepasselijke gelijkrichter
|
| |
Beschermingsklasse |
IP21, (IP22, met extra dekking PN: 298484) |
| |
Opslagtemperatuur |
-40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| |
Afmetingen [WxHxD]/Gewicht |
452 x 450 x 200mm (17,8 x 17,7 x 7,9“)/7 kg (exclusief gelijkrichters) |
| |
ONTWERPnormen |
|
|
|
|
|
|
| |
Elektrosafet y |
CEI-EN 60950-1 |
|
|
| |
EMC |
ETSI ENGELSE 300 386 V.1.3.2
EN 61000-6-1/-2/-3/-4/-5*
|
| |
Milieu |
ETSI ENGELSE 300 019, ETSI ENGELSE 300 132 - 2 |
|
* Slechts geldig voor Wallbox met 12 en 24 V-gelijkrichters
|
