Eltek Flatpack S 1U Bulkvoeding voor 24V 36V 48V DC Power Solutions (CTOS0301.XXX)
Eltek Flatpack S 1U Bulkvoeding voor 24V 36V 48V DC Power Solutions (CTOS0301.XXX)

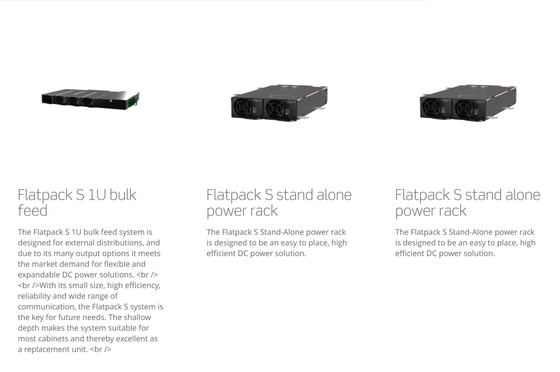

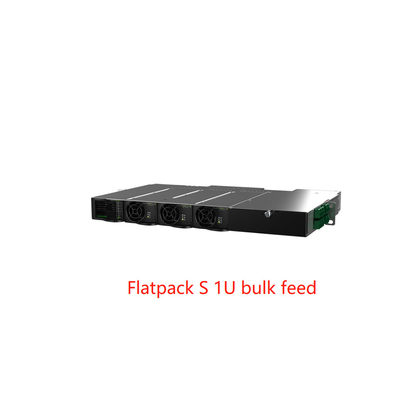

Flatpack S 1U bulkvoer
Het Flatpack S 1U bulkvoedingssysteem is ontworpen voor externe distributies en voldoet door zijn vele uitvoeropties aan de marktvraag naar flexibele en uitbreidbare DC-stroomoplossingen.
Met zijn kleine formaat, hoge efficiëntie, betrouwbaarheid en brede communicatiebereik is het Flatpack S-systeem de sleutel voor toekomstige behoeften.Door de geringe diepte is het systeem geschikt voor de meeste kasten en daardoor uitstekend geschikt als vervangende eenheid.
Belangrijkste kenmerken
- 24V, 36V en 48V DC Systemen Bulk voersysteem
- Smartpack S hot-pluggable controller
- Flatpack S hot-pluggable gelijkrichters
- Geavanceerde besturing en bewaking via ethernetpoort
- 262 mm systeemdiepte
- 1U hoogte
- Negatief of positief geaard
- 2 x direct bulk + 2 gestuurd door LVBD of 4 x direct bulk met optionele LVBD
TOEPASSINGEN
TELECOM
• MOBIEL
• DRAADLOOS
• VASTE LIJN
INDUSTRIEEL
• OFFSHORE
• MARINE
• PROCESINDUSTRIE
Parameters:
|
|
|
|
|
|
|
|
|
|
| MODEL |
Controller & 48V gelijkrichters |
Controller & 36V gelijkrichters |
Controller & 24V gelijkrichters |
|
|
|
| Onderdeel nummer |
CTOS0301.xxx |
CTOS0301.xxx |
CTOS0301.xxx |
| INVOERGEGEVENS |
| Maximale spanning |
305 V wisselstroom 1) |
| Maximale stroom |
9,9 A per module |
5,9 A per module |
5,9 A per module |
| Netconfiguratie |
230 VAC, 3 x 1 fase of 3 fase(∆) 230/400 VAC, 3 fase (Y) |
| Netaansluiting |
4 mm2 Klemmenblokken, achteraansluiting |
| Frequentie |
45 tot 66 Hz |
| UITGEGEVENS |
| Spanning |
48 V DC |
36 V gelijkstroom |
24 V gelijkstroom |
| Maximale stroom |
125 EEN |
125 EEN |
125 EEN |
| ACCU(geen onderbrekerposities) |
|
|
|
|
| LVBD (80 amp vergrendeld) |
Optioneel |
| Shunt |
In positief of negatief been |
| Aansluiting (achter) |
M6 kabelschoen |
| LADEN(geen onderbrekerposities) |
|
|
|
|
| Aansluiting (achter) |
M6 kabelschoen |
| CONTROLE & MONITORING |
|
|
|
|
| Smartpack S |
6x Input/Output aansluitingen en Ethernet.Zie datablad Smartpack S |
| MECHANISCHE GEGEVENS |
|
|
|
|
| Afmetingen (B x H x D) |
19"/1U/250 mm
Aanbevolen minimale kastdiepte, 300 mm
|
| Gewicht, inclusief controller, exclusief gelijkrichters |
4,7 kg [10,4 lbs] |
| ONTWERP NORMEN |
|
|
|
|
| Electrische veiligheid |
UL 60950-1, EN 60950-1 |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 (immuniteit, lichte industrie) EN 61000-6-2 (immuniteit, industrie)
EN 61000-6-3 (emissie, lichte industrie) EN 61000-6-4 (emissie, industrie)
|
| Omgeving |
ETSI EN 300 019-2-1 Klasse 1.2
ETSI EN 300 019-2-2 Klasse 2.3
ETSI EN 300 019-2-3 Klasse 3.2
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2.
Andere bedrijfsomstandigheden, volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden vermeld
|
|
1) Zie het gegevensblad van de Flatpack S-gelijkrichter voor meer informatie
|
