Eltek Flatpack2 Power System 5U 6U 7U met 300A/ 500A verdeling FP2 2000W /FP2 3000W module

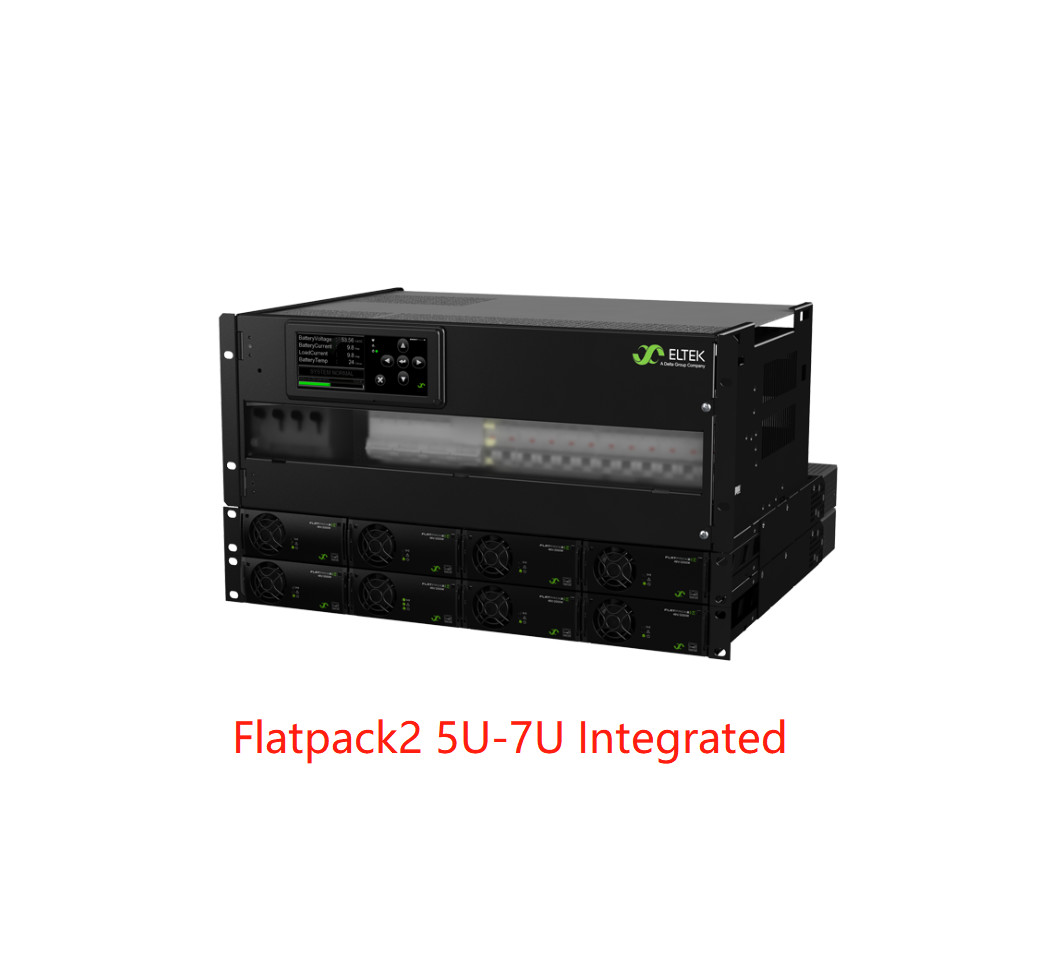

Flatpack2 5U-7U geïntegreerd
De 4U-distributie is ontworpen om te voldoen aan de vraag naar compacte en flexibele gelijkstroomoplossingen.accu-sectie en belastingsectie.
De aansluitbare batterijbrekers en de DIN gemonteerde belastingbrekers zorgen voor een gemakkelijke configuratie en vervanging van de accu.Smartpack2 of Smartpack S die alle functionaliteit heeft die nodig is voor huidige en toekomstige toepassingen.
Belangrijkste kenmerken
- Compleet systeem
- Smartpack2- of Smartpack-S-controller
- Modules voor warm aansluiten
- Verspreidingschassis met scharnierende voordeur
- met een vermogen van niet meer dan 50 W
- LVBD
- Tot maximaal 20 keer de plaats van de belastingbreker
- LVLD (facultatief)
- Wereldwijde goedkeuringen
Technische gegevens:
|
|
|
|
|
|
|
|
| |
Modellen |
300A DISTRIBUTIE |
|
500A Distributie |
|
| |
Deelnummer
(geconfigureerd energiesysteem)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |

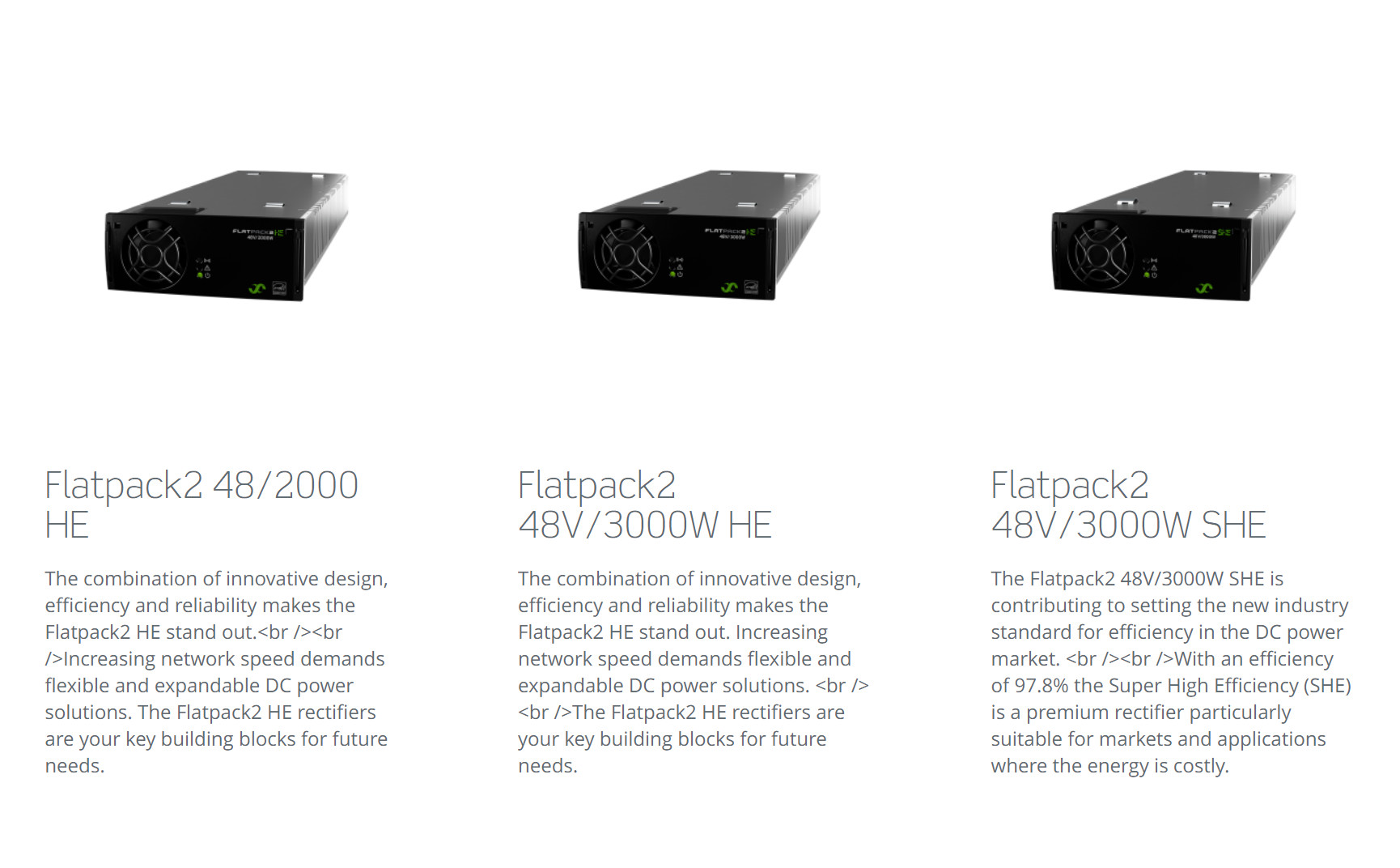

Vermogensmodule |
| |
Flatpack2 rechtgever 1) |
Flatpack2 48/2000 HE of SHE Flatpack2 48/3000 HE of SHE |
|
|
|
|
| |
Invoergegevens |
| |
Spanning (bereik) |
85-300 VAC (HE-module) 85-264 VAC (SHE-module) |
|
|
|
|
| |
Frequentie |
45-66 Hz |
|
|
|
|
|
| |
Configuratie van de hoofdinstallatie |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Verbinding |
Eindblokken, maximaal 10 mm2 |
|
|
|
|
| |
OUTPUT DATA |
| |
Spanning |
-48 VDC |
|
|
-48 VDC |
|
| |
Stroom (maximaal) |
300 A |
|
|
500 A |
|
|
| |
Verdeling van batterijen |
|
| |
Aantal plaatsen van de brekers |
4x of 6x 100 A |
|
|
8x 100 A |
|
| |
LVBD |
300 A (standaard) |
|
|
500 A (standaard) |
|
| |
Type batterijbreker |
Type aansluiting |
|
|
|
|
|
| |
Verdeling van de lading |
|
| |
Aantal ladingsposities |
met een breedte van niet meer dan 20 mm |
|
|
met een breedte van niet meer dan 50 mm |
|
| |
LVLD (facultatief) |
tot 2x 150 A of 1x 300 A
(maximaal 6 x 18 mm of 4 x 27 mm op elke LVLD)
|
150 A
(maximaal 6 x 18 mm of 4 x 27 mm bij LVLD)
|
| |
Type laadbreuker |
DIN-spoor gemonteerd, 18 mm en 27 mm breed (13 mm breed MCB's en op aanvraag plug-in breekers)
Configureerbaar met alle merken
|
| |
Controle en toezicht |
| |

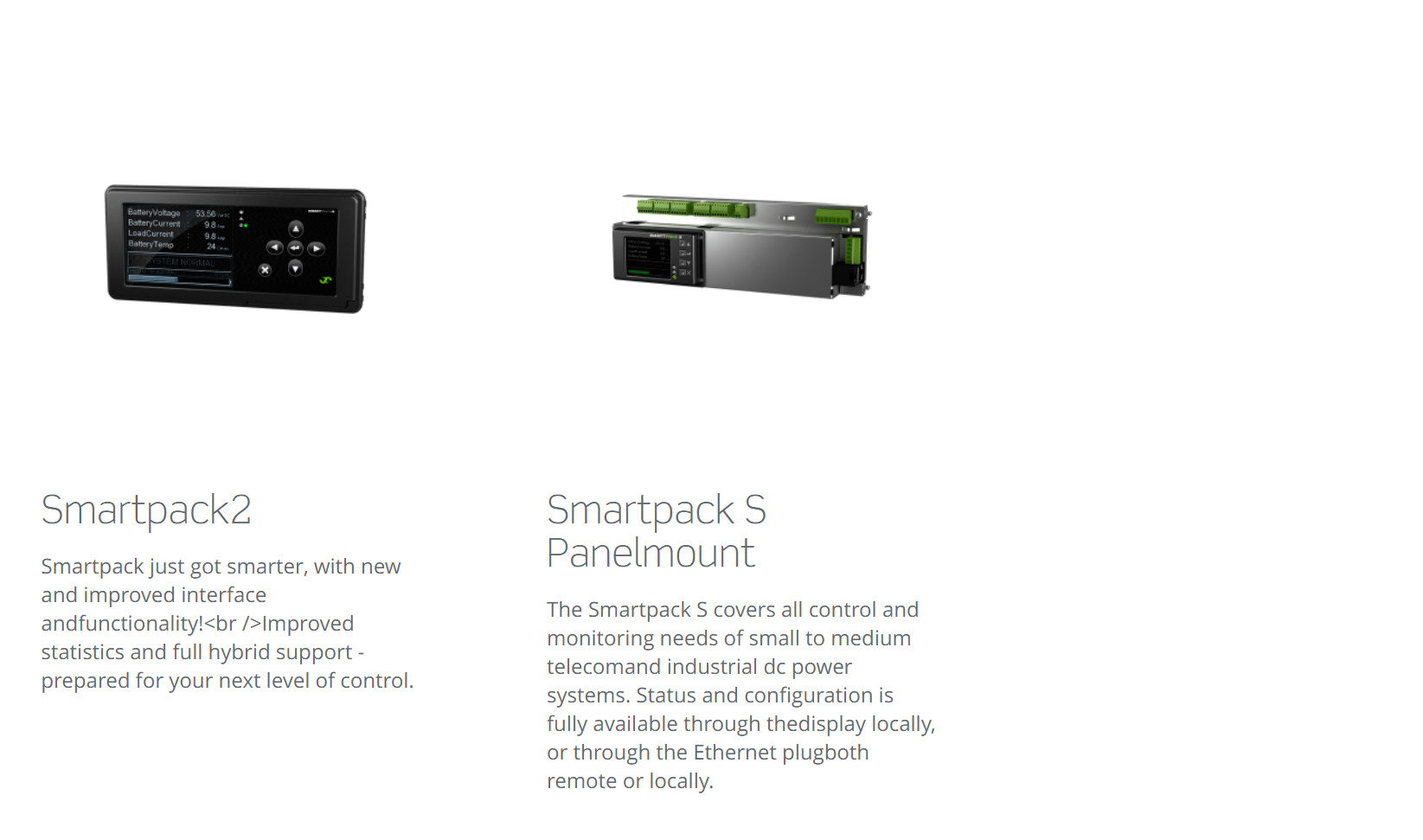

Controle- en controle-eenheid 2) |
Smartpack2 of Smartpack S |
|
Smartpack2 |
|
| |
Montageplaats |
Doorpaneel gemonteerd |
|
|
|
|
|
| |
Lokale exploitatie |
Een zelfverklaarbaar menu-geleide bediening via touchpad en een grafisch kleurenscherm |
| |
Afstandsbediening |
Ethernet voor externe/lokale monitoring en besturing via WEB Browser |
|
| |
Andere specificaties |
|
| |
Werktemperatuur |
-40 tot +70 °C [-40 tot +158 °F] 3) |
|
|
|
|
| |
Bergingstemperatuur |
-40 tot +85 °C [-40 tot +185 °F] |
|
|
|
|
| |
Afmetingen (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H inch] Hoogte (H):
- 5U: 222 mm
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14,9 x H inch] Hoogte (H):
- 6U: 267 mm
- 7U: 311 mm
|
| |
Gewicht (exclusief modules) |
Ongeveer 5 kg |
|
|
|
|
| |
Ontwerpstandaarden |
|
| |
Elektrische veiligheid |
IEC/UL 60950-1 |
|
|
|
|
|
| |
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Milieu |
ETSI EN 300 019-2-1 (klasse 1.2) /-2 (klasse 2.3) /-3 (klasse 3.2)
ETSI EN 300 132-2
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
| |
1) Zie voor nadere informatie het gegevensblad van de Flatpack2 rechtgever
2) Zie voor nadere informatie het gegevensblad van de controller
|
3) +45 tot +70 °C [+113 tot +158 °F] met verminderde prestaties
4) De aanbevolen minimum diepte van de kast is 400 mm [15,7 inch]
|
