Eltek 380V naar 54V DC-DC converter systemen Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V naar 54 V DC-DC converter systemen Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

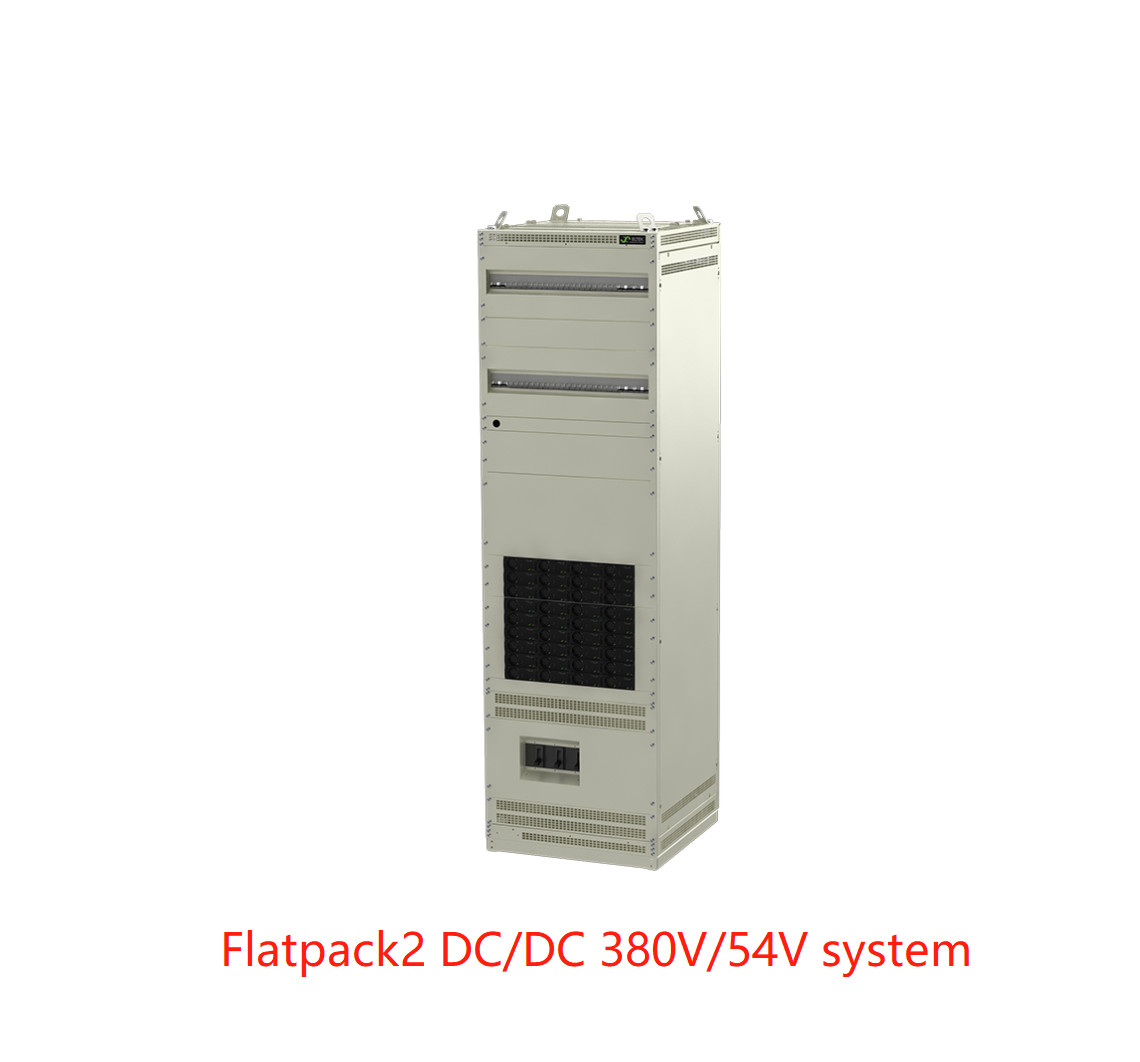

Flatpack2 DC/DC 380V/54V systeem
Door gebruik te maken van de Flatpack2 DC/DC 380V/48V 3000W SHE module met Eltek’s feature-rijke Smartpack2 controle- en bewakingseenheid, kunnen sites profiteren van het gebruik van 380 Vdc als transmissiespanning.
Ofwel als een concurrerend alternatief voor traditionele UPS in datacenters, of voor centrale energiecentrales in telecomsite-uitbreidingen.
Door het integreren van state-of-the-art, super-hoog rendement converter modules met Eltek’s feature-rijke Smartpack2 bewakings- en controle-eenheid, zet het hoogwaardige Flatpack2 DC/DC 380V/54V Power System de 380 Vdc busspanning om in een gereguleerde 54 Vdc met een module-efficiëntie van 98,2%.
Belangrijkste kenmerken
l Ingangsbescherming
l Veelzijdigheid
l Schaalbaarheid
l Modulair – bouw mee met uw belasting
l Super Hoog Rendement (SHE)
l Smartpack2 controller
l Hot pluggable
l 50-55 Vdc instelbare uitgang
l Gepatenteerde SHE-technologie
TOEPASSINGEN
TELECOM
• Telecom centrale kantooruitbreidingen
• High power site upgrades
DATACENTERS
• Conversie van 380 VDC (260-400 VDC) naar 50-55 VDC
• Colocatie faciliteiten
• UPS+VDC centrale vervanging
Parameters :
|
| Model |
36 kW Systeem |
72 kW Systeem |
108 kW Systeem |
| Onderdeelnummer |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| INGANGSGEGEVENS |
| Spanning (werkbereik) |
260 - 400 VDC |
| Maximale stroom |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Bescherming (moduleniveau) |
Zekering, uitschakeling wanneer VIN buiten bereik is |
| Bescherming (kastniveau) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| UITGANGSGEGEVENS |
| Spanning (standaard) |
54,5 VDC |
| Spanning (instelbaar bereik) |
50 - 55 VDC |
| Max. vermogen, nominale ingang |
36 kW |
72 kW |
108 kW |
| Max. stroom, @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| Stroomdeling |
±5 % van de maximale stroom van 10 tot 100 % belasting |
| Statische spanningsregeling |
±0,5 % van 0 – 100 % belasting en nominale ingang |
| Dynamische spanningsregeling |
±5,0 % voor 10-90 % of 90-10 % belastingsvariatie, regeltijd< 50 ms |
| DC-uitgangen |
Tot 2x 30 manieren ≤63 A MCB Tot 2x 20 manieren ≤125 A MCB |
| Bescherming |
Overspanningsuitschakeling; kortsluitvast; hoge temperatuur; hot plug-in inschakelstroombegrenzing; OR-ing FET |
| Aanvullende info |
Zie Flatpack2 DCDC 380V 48V 3000W SHE datasheet |
| CONTROLE EN BEWAKING |
| Bewakingseenheid |
Smartpack2 |
| Lokale bediening |
Display en toetsen, WEB-interface via standaard browser |
| Externe bediening |
WEB-interface; MODBUS; SNMP-protocol en e-mail |
|
Alarmen
|
Lage & hoge uitgangsspanningsalarmen (Minor en major niveaus), Aardfoutalarm, Temperatuuralarm, Netstroomuitvalalarm, Belastingsschakelaar uitgeschakeld alarm en nog veel meer. |
| Aanvullende info |
Zie Smartpack2 datasheet |
| OVERIGE SPECIFICATIES |
| Piekrendement |
98,2 % |
|
Isolatie
|
4,2 kVDC – ingang en uitgang
2,2 kVDC – ingang aarde
0,5 kVDC – uitgang aarde
|
| Bedrijfstemperatuur |
-20 tot +45 °C (-4 tot +113 °F) mogelijke vermogensvermindering boven 40 °C (104 °F) |
| Opslagtemperatuur |
-40 tot +85 °C (-40 tot +185 °F) |
| Vochtigheid |
5 – 95 % RV, niet-condenserend |
| Afmetingen [BxHxD] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62”) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Omgeving
|
Getest in overeenstemming met:
ETSI EN 300 019-2-1 v2.2.1: 2014 (Klasse 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (Klasse 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE)
Normale bedrijfsomstandigheden volgens IEC/EN 62040-5-3:2016 clausule 4.2, andere bedrijfsomstandigheden volgens clausule 4.3 moeten worden geadviseerd.
|
| 1) Kastweergaven getoond zonder deuren. |
