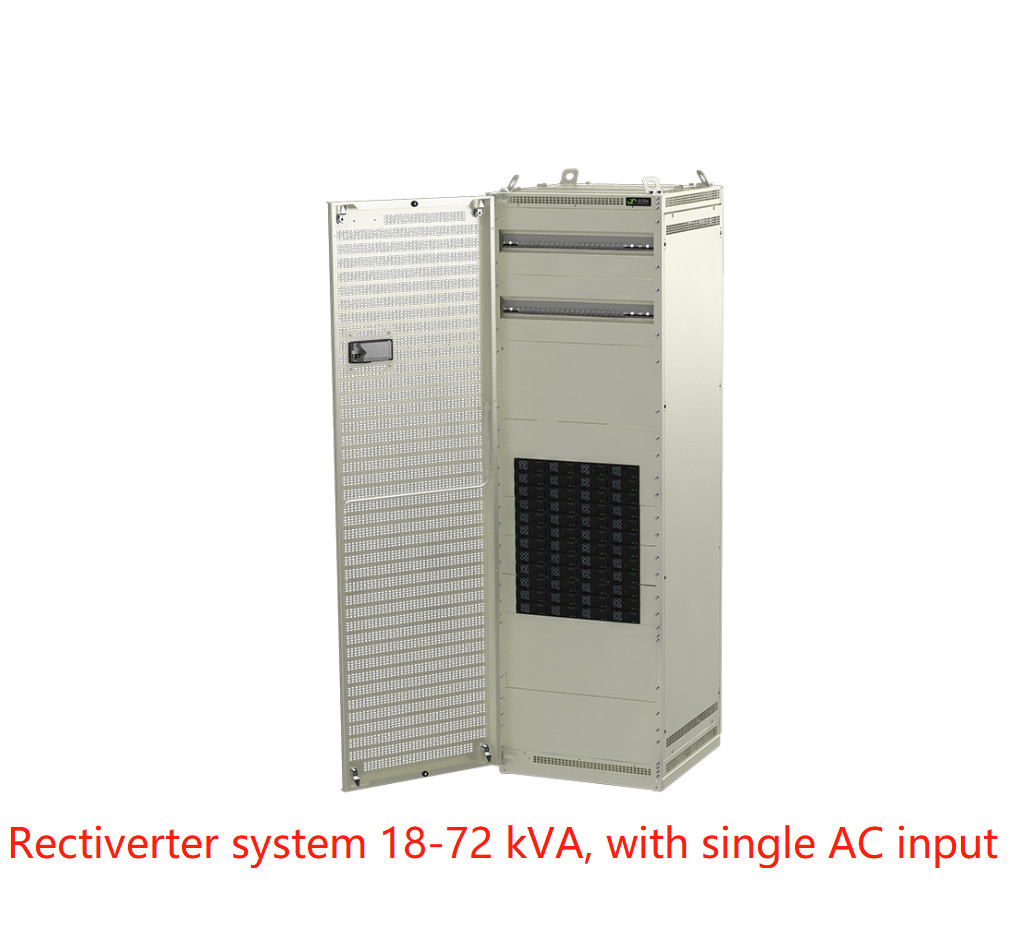

Eltek Rectiverter Indoor systeem Scalable systeem 18kva 36kva 54kva 72kva met één AC-invoer (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Het schaalbare Rectiverter binnensysteem levert wisselstroom voor 400 VAC 3-fasige of 230 VAC 1-fasige belastingen en 48 VDC-vermogen voor het opladen van batterijen en optionele gelijkstroombelastingen
Rectiver Scalable System 18-72 kVA
De systemen zijn verkrijgbaar in drie configuraties met een maximaal wisselstroomvermogen tot 36, 54 of 72 kVA.
In combinatie met wisselstroom kan het systeem ook gelijkstroombelastingen tot 57,6 kW voeden met ingebouwde gelijkstroomverdeling voor -48 VDC-belastingen.
Belangrijkste kenmerken
l 400 VAC 3-fase-invoer (Y)
l 400 VAC 3-fase (Y)
L 48 VDC-invoer/uitvoer
l Maximaal 72 kVA / 57,6 kW wisselstroom
l Maximaal gelijkstroomvermogen van 57,6 kW
L AC-verdeling
l DC-distributieoptie
l Optie voor handmatige omleiding
l Tot 4 batterijstrengen
Ingebouwd in transfertechnologie
L 150% overbelasting, 15S
L 600% snelstroom 20 ms
Ik kan het opwarmen.
L Smartpack2-controller
L Werkt parallel met Flatpack2 rechtlijners
L Wereldwijde naleving
L Gepatenteerde HE-technologie
GEBRUIKEN
Telecom-mobiel/draadloos
· LTE/4G/WiMAX
· Verspreid antennesysteem
· Breedband
· Radiobasisstations/cellocaties
Spoorweg- en metro-infrastructuur
· Beheersing en bescherming
· Signaleringen
· GSM-R
· Veiligheidssystemen
Energievoorzieningen
· Beheersing en bescherming
SCADA-systeem
Parameters:
|
Scalable System 18-72 kVA, één ingang
|
| Modellen / bestelgegevens |
36 kVA |
54 kVA |
72 kVA |
| Productenfamilie |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 1) |
|
400 VAC 3-fase (Y) / 346-415 VAC |
| Frequentie (standaardomvormermodus) |
|
|
50 Hz (adaptief) |
|
| Frequentie (instelbare omvormermodus) |
|
50 Hz, 60 Hz of laatst gesynchroniseerde 50/60 Hz (adaptief) |
| Maximaal vermogen (continuum / overbelasting (< 15 s) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Maximale stroom/fase ((continue overbelasting ((< 15 s)) |
52ARMS / 69,6ARMS |
78 ARMS / 104,4 ARMS |
104 ARMS / 139,2 ARMS |
| Stroom (maximaal) Snelle start/fase (20 ms) |
256A (6 x nominale) |
380A (6 x nominale) |
512A (6 x nominale) |
| Houd op (spanningsverlagingen) (voordat naar de batterij wordt overgeschakeld) |
|
|
> 5 ms @ volle belasting |
|
| THD |
|
|
< 1,5% bij weerstandsbelasting |
|
|
Outputkenmerken
|
Module: lont in L en N, warm aansluitbaar
1 pol of 3 pol wisselstroomverdeling (verbinding rechtstreeks op MCB of MCCB)
Maximaal breekvermogen volgens de aanbevolen maximaal breekvermogen voor de rechtstuwingsmodule
|
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) |
|
|
53.5 VDC / 43 - 58 VDC |
|
| Vermogen (maximale @nominale invoer) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Stroom (maximaal @VOUT ≤ 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| Ophoudtijd, maximaal uitgangsvermogen |
|
|
Voor de toepassing van de in punt 6.2.3.1 bedoelde voorschriften moet de in punt 6.2.3.3 bedoelde vergunning worden verleend. |
|
| Outputkenmerken |
|
Kortsluitingsbestendig, overspanning uitschakelen |
| Invoergegevens |
| AC Main Input Voltage ((3 fase Y) |
|
|
320-475 VAC, |
|
| wisselstroom/fase (afhankelijk van het moduletype) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| Frequentie (standaard: syncbereik) |
|
|
47-53 en 57-63 Hz |
|
| Frequentie (instelbaar: syncbereik) |
|
|
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
|
|
> 0,99 bij een belasting van 50% of meer / < 3,5% |
| Gelijkstroomspanning nominaal / uitgebreid bereik (geen overbelasting) 3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| Gelijkstroom (maximaal) / bij overbelasting (15 s) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Invoerkenmerken |
|
Module: zekeringen in L en N, warm aansluitbaar, Varistor, warm aansluitbaar
AC-invoer afzonderlijke schroefterminals 120 mm2 voor L1-L3, N & PE
|
| Batterijbreker |
| 1 pool batterijbreker |
|
2*TPS 2-houder (800-1600 A) of 4*TPS 00-houder (250-600 A) |
| Opties |
| Gelijkstroomverdeling (verbinding rechtstreeks aan de schakelaar) |
1-125 A, 1-pool MCB breaker (max 30 pc 18 mm, max 20 pc 27 mm) |
| DC-verdeling (bulk output) |
|
|
2*600 A (2*TPS 00-houder 250-600 A) |
| Handmatige bypass schakelaar |
|
|
2*200 A |
|
| LVBD (1-pool) |
|
|
1800 A |
|
| Andere specificaties |
| Efficiëntie |
> 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus (DC/AC)) |
| Beschermingsklasse |
IP 20 |
|
|
|
| Verbinding |
Boven- of onderverbinding |
|
|
| Werktemperatuur |
-40 tot +55°C (-40 tot +131°F), luchtvochtigheid 5 - 95% RH niet-condenserend |
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxDxH] / Gewicht |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ¢) / 300 kg (1100 lbs) |
|
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 UPS-veiligheid |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Deel 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3)
Normale bedrijfsomstandigheden moeten voldoen aan IEC/EN 62040-3:2011 clausule 4.1 RoHS (2011/65/EU) en WEEE (2002/96/EG)
|
|
1) In de fabriek geconfigureerde uitgangsspanningsbereiken met individuele toetsen in het bovenste chassis
3) 40 - 45 VDC: verminderde prestaties - geen vermogenstoename en verhoogde spanning THD op wisselstroomuitgang.
|
2) AC-belasting heeft voorrang.beschikbaarDC-uitgangsvermogen en -stroom zijn afhankelijk van de onmiddellijke wisselstroombelasting en de wisselstroom-invoerspanning, d.w.z. maximaal 800 W/16,7 A per module bij vol wisselstroomvermogen en nominale invoer voor 230 VAC.
4) Als de gelijkstroomspanning onder 43 V wordt getrokken, kan de invoerstroom boven dit niveau stijgen
|
* De binnenkant Rectiverter Kas met AC & DC voeding in één kas

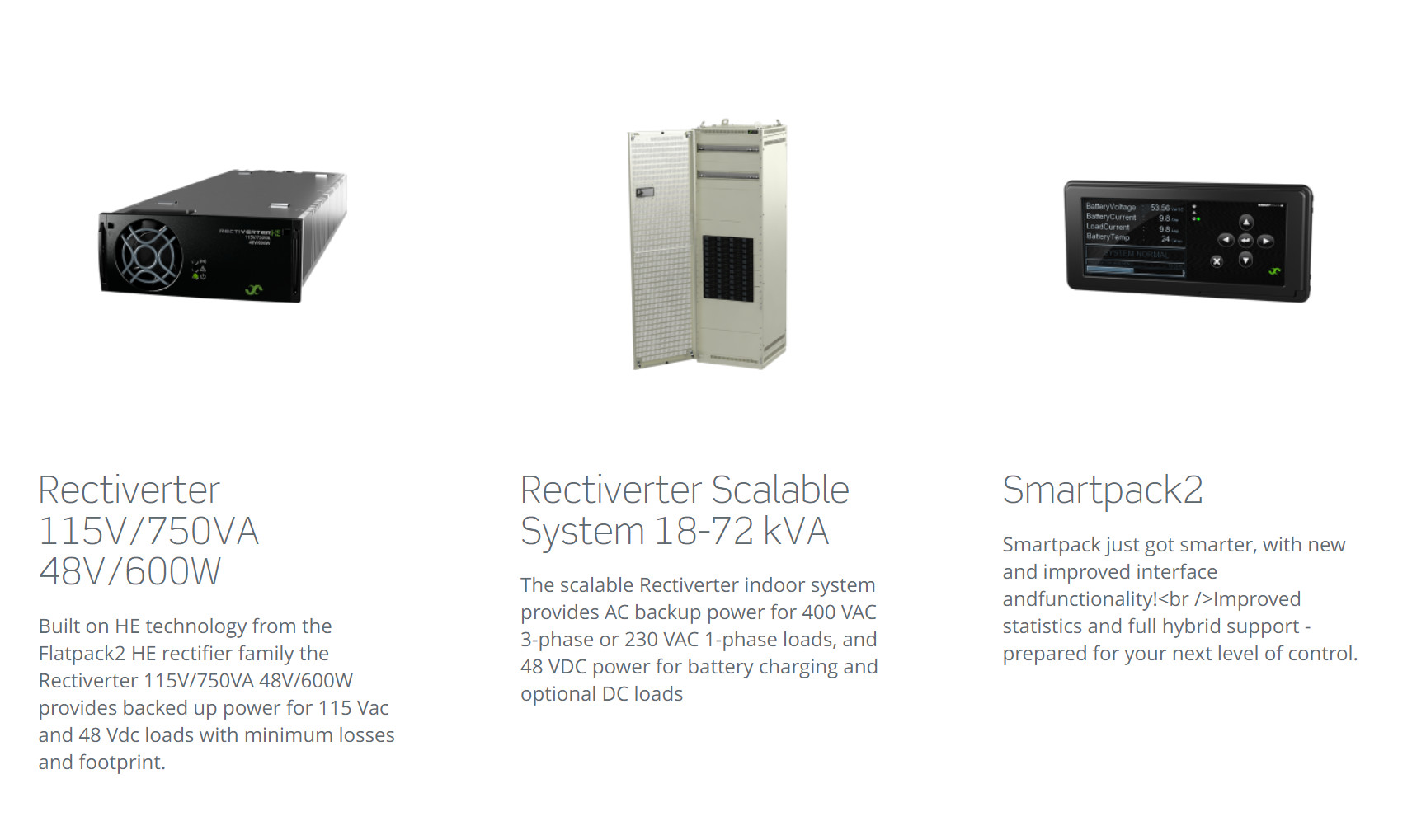

Gerelateerde producten:
