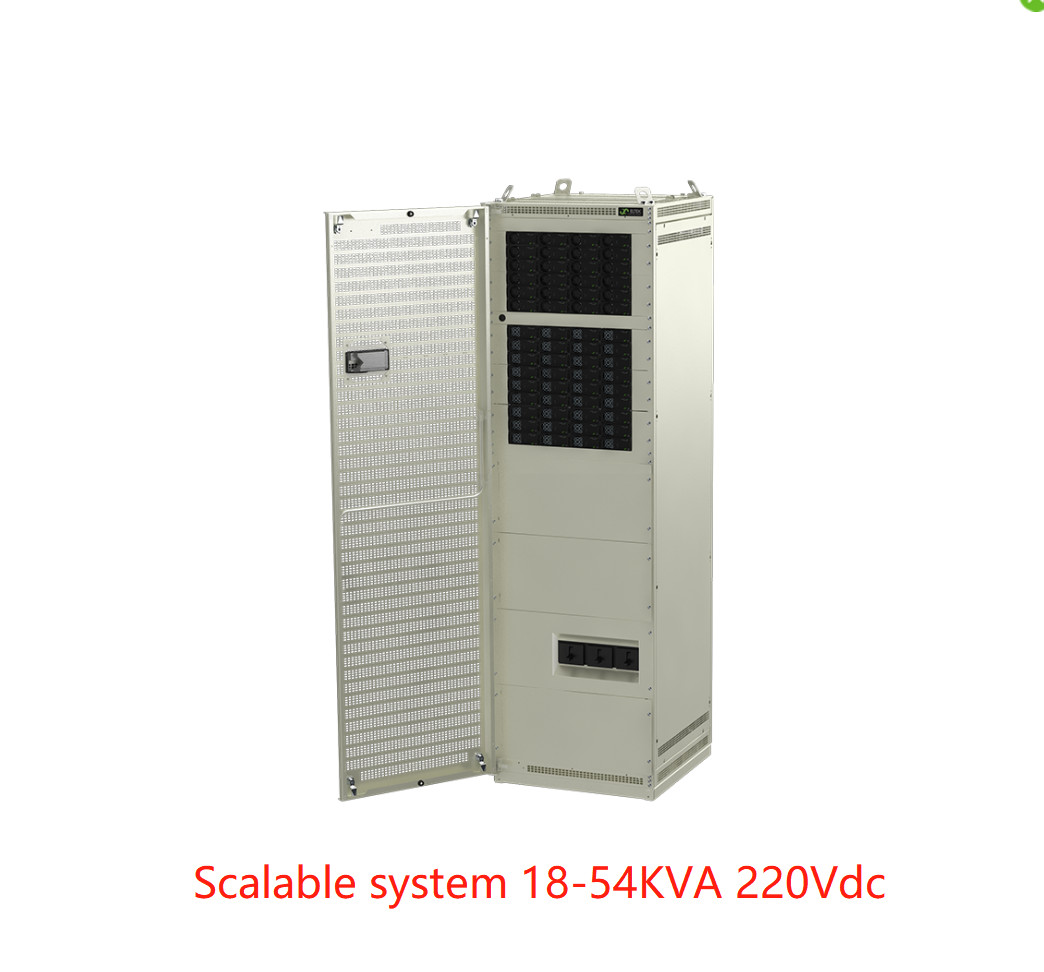

Scalable het systeem18-54kva 220Vdc AC reservemacht van het Eltek rectiverter Binnensysteem voor 400 VAC of 230Vac (CIEJ3643.4xxx)
Scalable het systeem18-54kva 220Vdc AC reservemacht van het Eltek rectiverter Binnensysteem voor 400 VAC of 230Vac (CIEJ3643.4xxx)
Het scalable binnensysteem van Rectiverter verstrekt AC reservemacht voor
400 VAC driefasen of 230 de faseladingen van VAC 1, en 220 VDC macht voor batterij
het laden en facultatieve gelijkstroom-ladingen. De flexibele gelijkstroom-output kan worden geplaatst aan
steun van de herladen de grote batterij met beschermingstijd tot 10 uren.
In combinatie met de facultatieve B-Input (dubbele ingevoerd AC) elimineert
behoefte aan traditioneel ATS (Automatische Overdrachtschakelaar). Waar de schakelaar van A aan B-input
, is een naadloze verrichting zonder
onderbreking op de AC lading
.
In combinatie met de facultatieve B-Input (dubbele ingevoerd AC) elimineert de behoefte aan traditioneel ATS (Automatische Overdrachtschakelaar). Waar de schakelaar van A aan B-input, een naadloze verrichting zonder onderbreking op de AC lading is.
Wanneer gevormd met dubbele die AC voor gebruik als AC UPS wordt ingevoerd, classificeert het zoals - VFI SS 111 volgens EN 62040-3
Zeer belangrijke eigenschappen
l 400 VAC 3 fase(y) input
l 400 VAC 3 fase(y) output
input-output l 220VDC
l Maximum 54 kVA/43,2 kW AC output
l Maximum 43,2 kW gelijkstroom output
l Beschermde bulkac output
l A+B optie (dubbele ingevoerd AC)
l Handomleidingsoptie
l tot 4 batterijkoorden
l Ingebouwde overdrachttechnologie
l 150% overbelastingsvermogen, 15S
l 600% snel reis huidig Mej. 20
l Hete pluggable
l Smartpack2 controlemechanisme
l werkt parallel met Flatpack2-gelijkrichters
l Globale naleving
l patenteerde HIJ technologie
Parameters:
| |
| Modellen/tot informatie opdracht geven die |
kVA 54 + 48 kW a-Input |
kVA 54 + 48 kW B-Input |
| Productfamilie |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) 1) |
|
400 VAC 3 fase (y)/346-415 VAC |
| Frequentie (standaardomschakelaarswijze) |
|
50 Herz (aanpassings) |
| Frequentie (reeks-bekwame omschakelaarswijze) |
|
50Hz, 60Hz of synced 50/60Hz (het laatst aanpassings) |
| Ononderbroken machtsmaximum (/overbelasting (<15s>
| |
43,2 kW (kVA 54)/72 kVA |
| Huidige ononderbroken maximum/fase (/overbelasting (<15s>
| |
78ARMS/104,4ARMS |
| Huidige (maximum) Snelle reis/fase (20ms) |
|
380A (nominale 6 x) |
| Steun (Voltageonderdompelingen) (vóór het overschakelen op batterij) |
|
> Mej. 5 @ 43,2 kW-lading |
| THD |
|
< 1="">
|
| Outputeigenschappen |
Module: Zekering in L en N, Hete pluggable
100 een MCCB, AC terminals van de output de individuele schroef 70 mm2 voor L1-L3, N & PE
|
| GELIJKSTROOM-OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) |
|
122,5 VDC/97 - 145 VDC |
| Macht (maximum ingevoerde @nominal) |
|
43,2 kW 2) |
| Huidig (maximum@vout ≤ 48 VDC) |
|
400 A 2) |
| Steun tijd, maximumoutputmacht |
|
>10ms; VOUT > 97 VDC |
| Outputeigenschappen |
|
Kortsluitingbewijs, over voltagesluiting
De verbinding van /output van de batterijinput aan M10-bout
|
| INPUTgegevens |
| AC het Voltage van de Leidingeninput (3 fase Y) |
|
320-475 VAC, |
| AC Stroom/fase (bij nominaal outputvoltage) (afhankelijk van moduletype) |
92-138 WAPENS 4) |
| Frequentie (gebrek: synchronisatiewaaier) |
|
47-53 & 57-63 Herz |
| Reeks-bekwame frequentie (: synchronisatiewaaier) |
|
47-53 Herz, 57-63 Herz of (aanpassings) allebei |
| Machtsfactor/THD |
|
> 0,99 bij 50%-lading of meer/ < 3="">
|
| Gelijkstroom-Voltage nominale/uitgebreide waaier (geen overbelasting) 3) |
|
102 - 145 VDC/90 - 145 VDC |
| Gelijkstroom-Stroom (maximum) |
|
450 A A/648 tijdens overbelasting (15s) |
| Inputeigenschappen |
Module: Zekering in L en N, Hete pluggable, Varistor, Hete pluggable
160 een MCCB, AC ingevoerde individuele schroefterminals 70 mm2 voor L1-L3, N & PE
|
| BATTERIJ & LADINGSbreker |
| 2-pool batterijbreker |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2-pool ladingsbreker |
|
- |
1*MCCB 630 A |
| OPTIES |
| B-input maximummacht (met FP2 HIJ, 2 kW-gelijkrichters) |
|
48 kW |
| Handomleidingsschakelaar |
|
2*160 A |
| ANDERE SPECIFICATIE |
| Efficiency |
>96% (leidingenwijze (AC/AC en AC/DC)), >94% (omschakelaarswijze (DC/AC)) |
| Beschermingsklasse |
IP 20 |
|
|
| Werkende temperatuur |
-40 aan +55°C (- 40 aan +131°F), vochtigheid 5 - 95%-non-condensing relatieve vochtigheid |
| Opslagtemperatuur |
-40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| Afmetingen [WxDxH]/Gewicht |
600 x 600x 2000mm (23,7 x 23,7 x 78,8“)/300 kg (1100 pond) |
| ONTWERPnormen |
| Elektrische veiligheid |
EN 60950-1, ENGELSE 62040-1 UPS VEILIGHEID |
|
| EMC |
ETSI ENGELSE 300 386 V.1.6.1, FCC CFR 47 Deel 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Milieu
|
ETSI ENGELSE 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3)
Normale exploitatievoorwaarden om vanaf IEC/EN-62040-3:2011clausule 4,2 te zijn
Andere exploitatievoorwaarden vanaf CEI-62040-3:2011clausule 4,3, moeten geadviseerde 2011/65/EU (RoHS) & 2012/19/EU zijn (WEEE)
|
|
1) De waaiers van het outputvoltage in fabriek worden gevormd en hebben het individuele sluiten in hoogste chassis dat
3) 90 - 102 VDC: verminderde prestaties - geen machtsverhoging en verhoogd voltage THD op AC output.
|
2) AC de lading heeft prioriteit. De maximum beschikbare gelijkstroom-outputmacht en de stroom zijn afhankelijk van onmiddellijk AC lading en AC inputvoltage; d.w.z. maximum 28, 8kW/260 A bij volledige wisselstroom en nominale input voor 230VAC.
4) Als gelijkstroom-het voltage onder 97 V wordt getrokken kan de ingangsstroom boven dit niveau stijgen
|
* Het binnenrectiverter-Kabinet met AC &DC voer in één kabinet

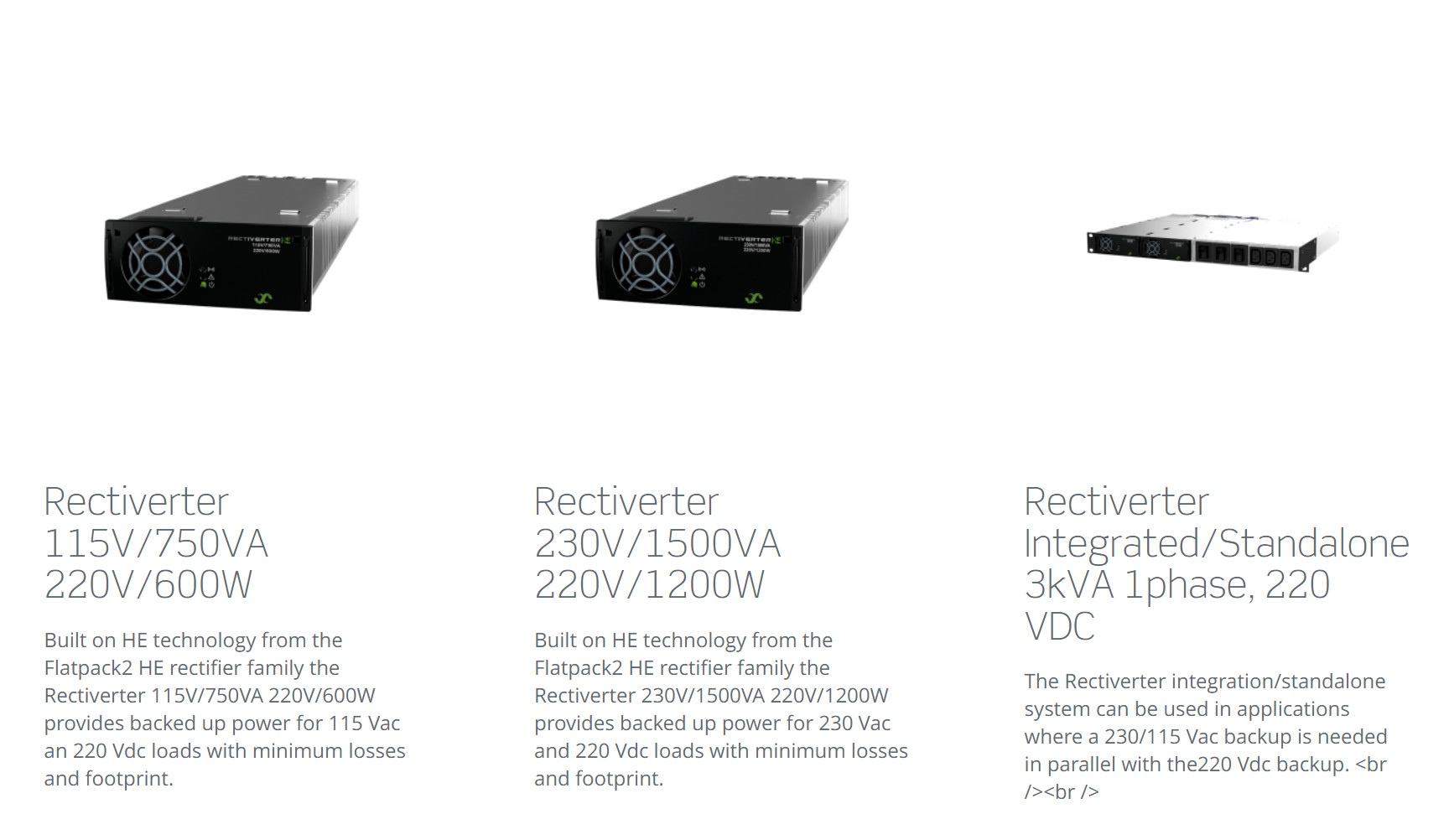

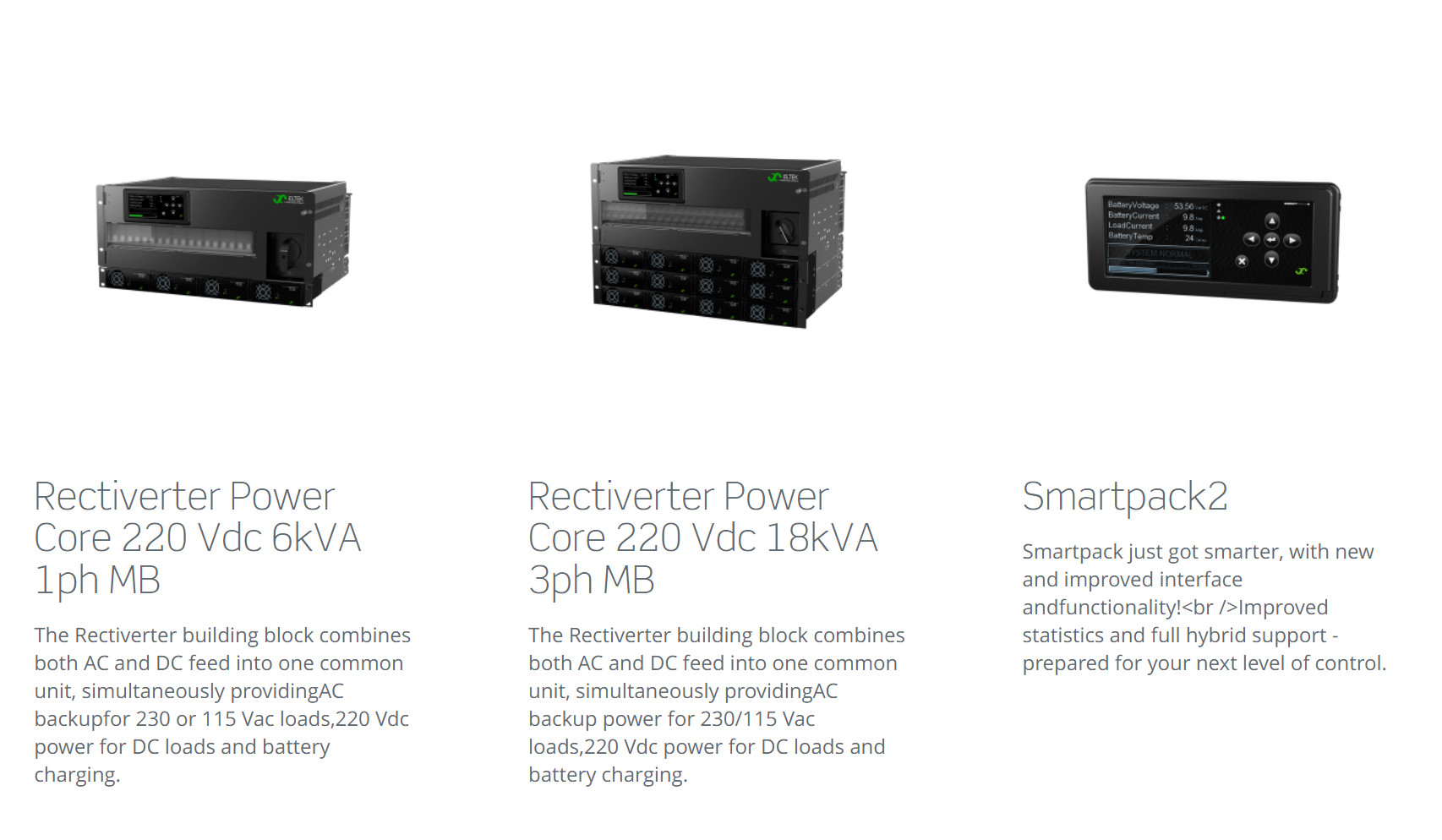

Verwante Producten:
