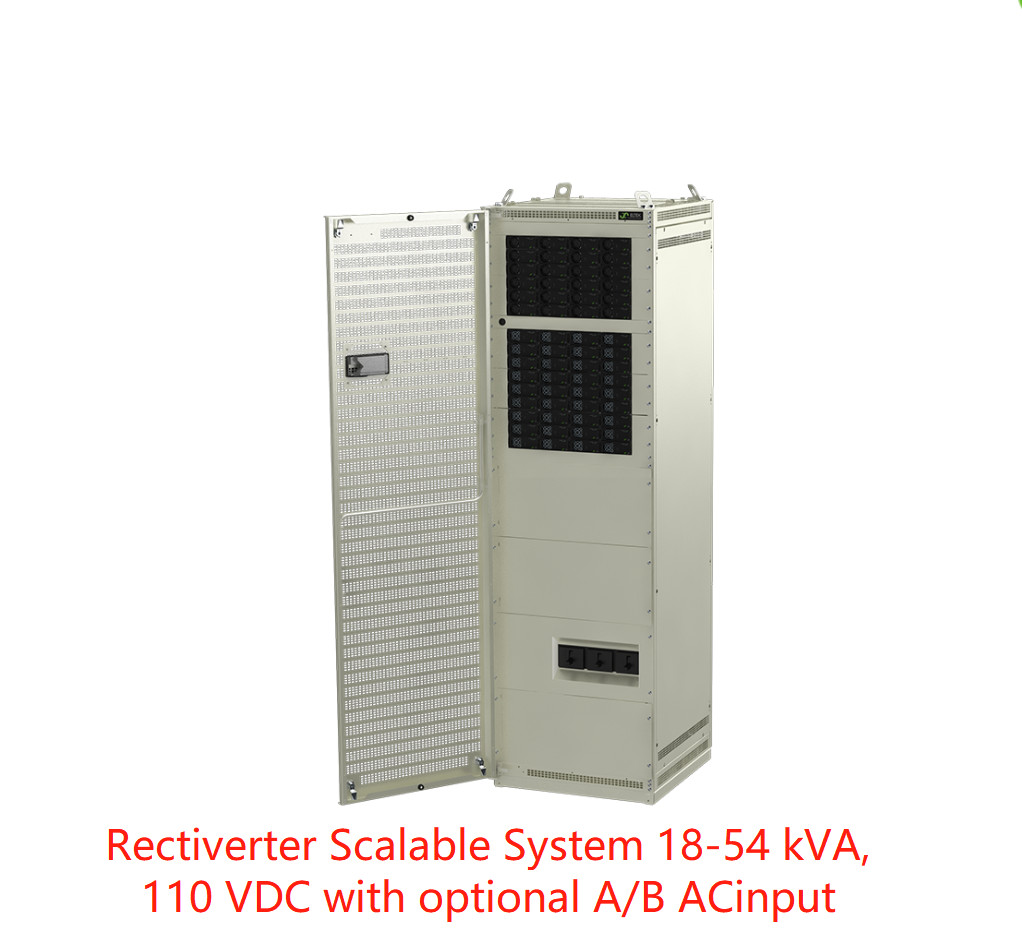

Eltek Rectiverter Indoor Schaalbaar Systeem 18-54 kVA, 110 VDC A+B input(CIEJ3643.4xxx )
Eltek Rectiverter Indoor Schaalbaar Systeem 18-54 kVA, 110 VDC A+B input(CIEJ3643.4xxx )
Het schaalbare Rectiverter indoor systeem biedt back-up stroom voor 400 VAC 3-fase of 230 VAC 1-fase belastingen, en 48 VDC stroom voor DC belastingen en batterij opladen.
Het schaalbare Rectiverter indoor systeem biedt AC back-up stroom voor 400 VAC 3-fase of 230 VAC 1-fase belastingen, en 110 VDC stroom voor batterij opladen en optionele DC belastingen
In combinatie met de optionele B-input (dubbele AC input) elimineert het de noodzaak voor een traditionele ATS (Automatic Transfer Switch). Waarbij de omschakeling van A naar B input een naadloze operatie is zonder onderbreking van de AC belasting.
Indien geconfigureerd met dubbele AC input voor gebruik als een AC UPS, classificeert het als - VFI SS 111 volgens EN 62040-3
Belangrijkste kenmerken
- 400 VAC 3 fase (Y) input
- 400 VAC 3 fase (Y) output
- 110VDC input/output
- Max 54 kVA / 43,2 kW AC output
- Max 43,2 kW DC output
- Beschermde bulk AC output
- A+B optie (dubbele AC input)
- Handmatige bypass optie
- Tot 4 batterij strings
- Ingebouwde overdracht technologie
- 150% overbelastingscapaciteit, 15S
- 600% snelle trip stroom 20 ms
- Hot pluggable
- Smartpack2 controller
- Werkt parallel met Flatpack2 gelijkrichters
- Wereldwijde compliance
- Gepatenteerde HE technologie
VOORAANZICHT 54 KVA + 48 KW A-INPUT
|
| MODEL |
72 KW |
| Artikelnummer |
CIEJ3643.xxxx |
| INPUT GEGEVENS |
| Spanningsbereik AC (3 fase Y) |
320-475 V |
| Spanningsbereik DC |
90-145 V |
| Maximale stroom AC (per fase) |
92-138 A |
| Frequentie |
50 Hz / 60 Hz |
| Vermogensfactor |
> 0.99 |
| OUTPUT GEGEVENS |
| Instelbaar bereik AC (3 fase Y) |
346-415 V |
| Instelbaar bereik DC |
97-145 V |
| Max output vermogen AC |
54,0 kVA / 43,2 kW |
| Max output vermogen DC |
43,2 kW |
| Toelaatbare belastingsvermogensfactor |
0 Ind. tot 0 Cap. |
| Frequentie |
50 Hz / 60 Hz |
| Batterij stroomonderbreker (2-polig) |
2*630 A |
| OPTIES |
| B-Input (dubbele AC input) |
48 kW |
| Handmatige Bypass Schakelaar |
Intern |
|
Parameters :
|
| Modellen / bestelinformatie |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Productfamilie |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC OUTPUT GEGEVENS |
| Spanning (standaard) / (instelbaar bereik)1) |
|
400 VAC 3 fase (Y) / 346-415 VAC |
| Frequentie (standaard inverter modus) |
|
50 Hz (adaptief) |
| Frequentie (instelbare inverter modus) |
|
50Hz, 60Hz of laatst gesynchroniseerd 50/60Hz (adaptief) |
| Vermogen maximaal (continu / overbelasting (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Stroom maximaal/fase (continu / overbelasting (<15s) ) |
|
78ARMS / 104,4ARMS |
| Stroom (maximaal) Snelle trip/fase (20ms) |
|
380A (6 x nominaal) |
| Hold up (Spanningsdips) (voordat overgeschakeld wordt naar batterij) |
|
> 5 ms @ 43,2 kW belasting |
| THD |
|
< 1.5 % bij resistieve belasting |
| Output kenmerken |
Module: Zekering in L en N, Hot pluggable
100 A MCCB, AC output individuele schroefklemmen 70 mm2 voor L1-L3, N & PE
|
| DC OUTPUT GEGEVENS |
| Spanning (standaard) / (instelbaar bereik) |
|
122,5 VDC / 97 - 145 VDC |
| Vermogen (maximaal @nominaal input) |
|
43,2 kW 2) |
| Stroom (maximaal @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Hold up tijd, maximaal output vermogen |
|
>10ms; VOUT > 97 VDC |
| Output kenmerken |
|
Kortsluitvast, Overspanningsuitschakeling
Batterij input /output aansluiting naar M10 bout
|
| INPUT GEGEVENS |
| AC Netspanning Input (3 fase Y) |
|
320-475 VAC, |
| AC Stroom/fase(bij nominaal output spanning) (afhankelijk van module type) |
92-138 ARMS 4) |
| Frequentie (standaard: sync bereik) |
|
47-53 & 57-63 Hz |
| Frequentie (instelbaar: sync bereik) |
|
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
|
> 0.99 bij 50% belasting of meer / < 3.5% |
| DC Spanning nominaal / uitgebreid bereik (geen overbelasting)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| DC Stroom (maximaal) |
|
450 A / 648 A tijdens overbelasting (15s) |
| Input kenmerken |
Module : Zekering in L en N, Hot pluggable, Varistor, Hot pluggable
160 A MCCB, AC input individuele schroefklemmen 70 mm2 voor L1-L3, N & PE
|
| BATTERIJ & BELASTING STROOMONDERBREKER |
| 2-polige batterij stroomonderbreker |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2-polige belasting stroomonderbreker |
|
- |
1*MCCB 630 A |
| OPTIES |
| B-input maximaal vermogen (met FP2 HE, 2 kW gelijkrichters) |
|
48 kW |
| Handmatige Bypass schakelaar |
|
2*160 A |
| ANDERE SPECIFICATIES |
| Efficiëntie |
>96% (netmodus (AC/AC en AC/DC)), >94% (inverter modus (DC/AC)) |
| Beschermingsklasse |
IP 20 |
|
|
| Bedrijfstemperatuur |
-40 tot +55°C (-40 tot +131°F), vochtigheid 5 - 95% RH niet-condenserend |
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen[BxDxH] / Gewicht |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 UPS veiligheid |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Milieu
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Normale bedrijfsomstandigheden moeten conform IEC/EN 62040-3:2011 clausule 4.2 zijn
Andere bedrijfsomstandigheden conform IEC 62040-3:2011 clausule 4.3, moeten worden geadviseerd 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Output spanningsbereiken geconfigureerd in de fabriek en hebben individuele codering in het bovenste chassis
3) 90 - 102 VDC: verminderde prestaties - geen vermogensboost en verhoogde spannings THD op AC output.
|
2) AC belasting heeft prioriteit. Maximaal beschikbaar DC output vermogen en stroom is afhankelijk van de directe AC belasting en AC input spanning; d.w.z. maximaal 28 ,8kW/260 A bij vol AC vermogen en nominale input voor 230VAC.
4) Als de DC spanning onder de 97 V wordt getrokken, kan de input stroom boven dit niveau toenemen
|

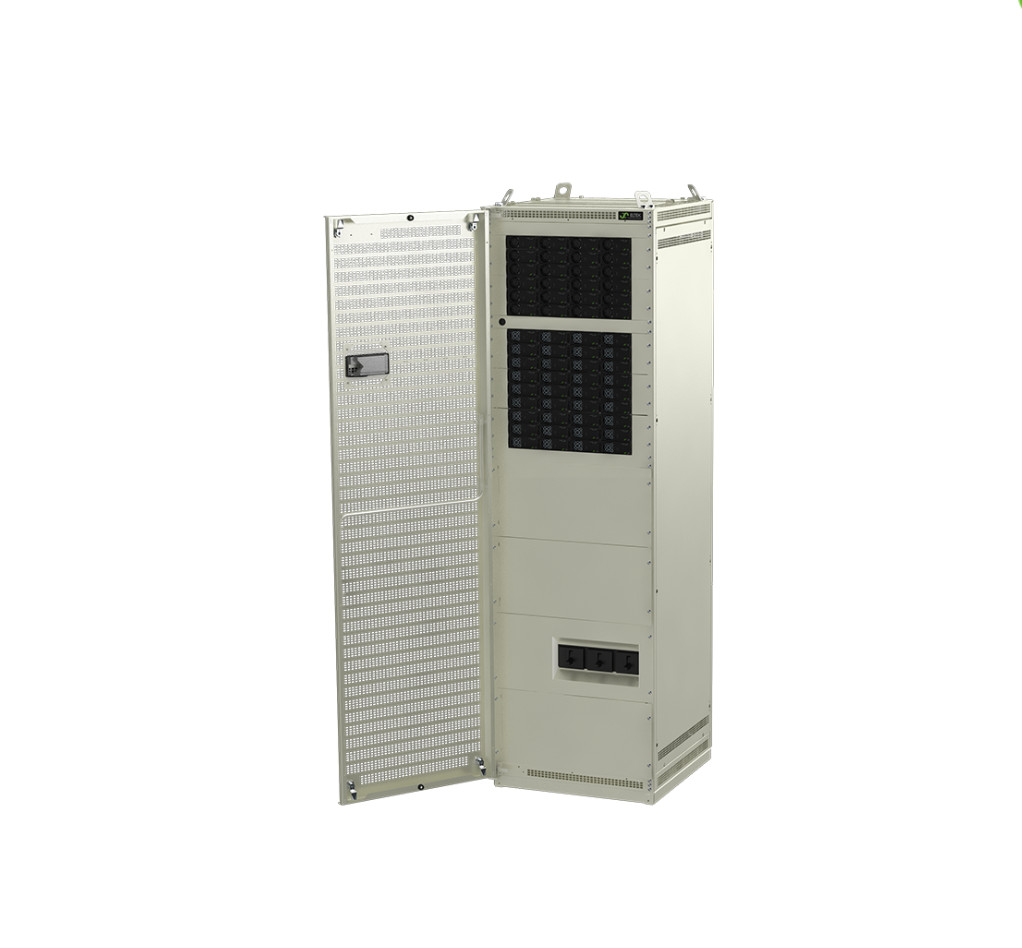

* De indoor Rectiverter Kast met AC &DC voeding in één kast
