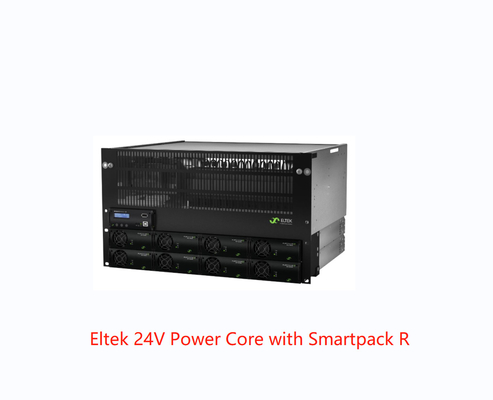

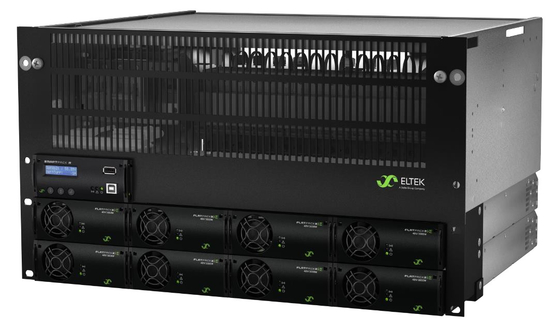

Eltek integreerde 24V-Machtssysteem 5U/8U 300A/600A met het controlemechanisme van Smartpack R en de module van Flatpack2 48/1800HE
De combinatie van rendabel ontwerp, machtsdichtheid en betrouwbaarheid maakt tot Flatpack2 een productfamilie die duidelijk uitkomt echt en onvergelijkelijke netwerkbeschikbaarheid verstrekt. T
hij veelzijdigheid van de Flatpack2-gelijkrichter bedoelt dat
het kan in een grote verscheidenheid van de toepassingen van 48VDC en 24VDC-over de bol worden gebruikt
TOEPASSINGEN
MOBIELE TELECOMMUNICATIE –/RADIO
· De radioPlaatsen van de basisstationscel
· LTE/4G/WiMax
· Verdeelde Antennesystemen
· Microgolf
· Breedband
VASTE TELECOMMUNICATIE –
· Telefonieservers/schakelaars
· Vezeloptica/FTTx
· Microgolf
· Kabel
· Breedband
ZEER BELANGRIJKE EIGENSCHAPPEN
l · VOLLEDIG SYSTEEM

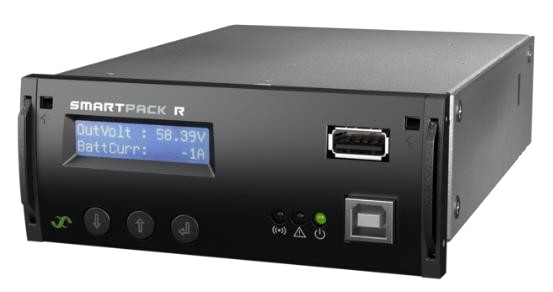

l · SMARTPACK R-CONTROLEMECHANISME
l · GEAVANCEERDE CONTROLE EN
L CONTROLE DOOR ETHERNET-HAVEN
l · USB-TYPE EEN GASTHEER VOOR PLUG-IN
L APPARATEN (B.V. WIFI; FLITSaandrijving)
l · USB-TYPE B VOOR CONTROLE
l · SUPER HOOG RENDEMENT
l GELIJKRICHTERS
l · HETE PLUGGABLE MODULES
l · 6X DE POSITIES VAN DE BATTERIJbreker
l · LVBD
l · 18X LADINGSmcb DISTRIBUTIE
l · (FACULTATIEVE) LVLD
l · 5U AAN 8U-HOOGTE
l · GLOBALE GOEDKEURING
Parameters:
| |
|
|
|
|
|
|
|
|
| MODEL |
24VDC |
|
|
48VDC |
|
|
Artikelnummer
(Het Gevormde systeem van de Telecommunicatiemacht)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MACHTSmodule |

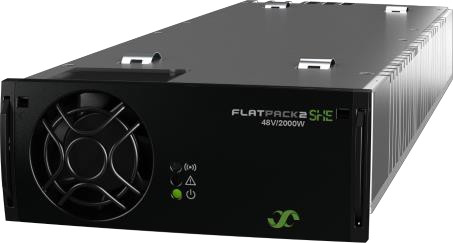

| Flatpack2 gelijkrichter 1) |
Flatpack2 24/1800 HIJ |
|
Flatpack2 48/2000 HIJ of ZIJ Flatpack2 48/3000 HIJ of ZIJ |
| INPUTgegevens |
| Voltage (waaier) |
85-300 VAC |
|
|
85-300 VAC (HIJ module) 85-264 VAC (ZIJ module) |
| Frequentie |
45-66 Herz |
|
|
|
|
|
| Leidingenconfiguratie |
Individueel 2) /1p230 VAC TN/3p400 VAC TN/IT van 1p230 VAC/van 3p230 VAC IT |
| Verbinding |
Eindblokken, 16 maximum mm2 |
|
|
|
|
| OUTPUTgegevens |
| Voltage |
+24 VDC |
|
|
-48 VDC |
|
| Huidig (maximum) |
600 A |
|
|
600 A |
|
|
| BATTERIJdistributie |
|
| Aantal posities van de batterijbreker |
6x 100 A |
|
|
|
|
|
| LVBD |
Gebrek 300 A A/600 |
|
Facultatieve 150 A/500 A/600 A A/300 |
| LADINGSdistributie |
|
| Aantal ladingsmcb posities |
18x 18 mm of 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Facultatieve 300 A A/600 |
|
Facultatieve 150 A/500 A/600 A A/300 |
| Het type van ladingsbreker |
Op rails gemonteerde, 18 mm van DIN en 27 mm breed (13 mm op verzoek) |
|
| CONTROLE EN CONTROLE |
|
| Controle en Controleeenheid 3) |
Smartpack R |
|
|
|
|
|
| Input |
6x digitale input (voor toezicht op extern materiaal) |
|
| Output |
6x alarmrelais |
|
|
|
|
|
| ANDERE SPECIFICATIES |
|
| Isolatie |
3.0 kVAC – in output wordt ingevoerd die
1.5 kVAC – in aarde wordt ingevoerd die
0,5 kVDC – output aan aarde
|
|
|
|
|
| Werkende temperatuur |
-40 tot +60 °C [- 40 tot +140 °F] |
|
|
|
|
| Opslagtemperatuur |
-40 tot +85 °C [- 40 tot +185 °F] |
|
|
|
|
| Afmetingen (W x D x H) 4) |
482 x 380 de Hoogte van x H mm [19 x 14,9 duim van x H] (h):
- 5U: 222 mm [8,8 duim]
- 6U: 267 mm [10,5 duim]
|
482 x 380 de Hoogte van x H mm [19 x 14,9 duim van x H] (h):
- 5U: 222 mm [8,8 duim]
- 6U: 267 mm [10,5 duim]
- 7U: 311 mm [12,3 duim]
- 8U: 356 mm [14 duim]
|
| Gewicht (exclusief modules) |
Ongeveer 5 kg [11 pond] |
|
|
|
|
| ONTWERPnormen |
|
| Elektrische veiligheid |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
ETSI ENGELSE 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Milieu |
ETSI EN 300 019-2-1 (Klasse 1,2) /-2 (Klasse 2,3) /-3 (Klasse 3,2)
ETSI EN 300 132-2
Normale exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,2. Andere exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,3, moeten worden geadviseerd
|
|
1) Zie Flatpack2-gelijkrichterinformatieblad voor details
2) Wanneer het systeem zonder SPD-apparatenoptie wordt gevormd
|
3) Zie het controlemechanismeinformatieblad van Smartpack R voor details
4) De geadviseerde minimumkabinetsdiepte is 400 mm [15,7 duim]
|
Verwante Producten:
(Flatpack2 48/3000 ZIJ)(het controlemechanisme van Smartpack R)(Smartpack S controlelr)
Oplossingen
Wij verstrekken volledige oplossingen met inbegrip van plaatsonderzoek, stellen professioneel plan volgens het verzoek van de klant, technische ondersteuning, en de onderhoudsdienst voor voor Telecommunicatiebedrijven in en uit China. Wij hebben een bekwaam team en een netwerk van vertrouwde op Partners rond de wereld.
FAQ:
1. Hoe controleert u de kwaliteit?
A: Alle producten vóór de verzending zijn gesimuleerde gebruiksscenario's, lading en volledige lading en huidige het delen test om de kwaliteit van het product te verzekeren.
2. Wat is uw minimumordehoeveelheid?
A: Er is geen minimumordehoeveelheid, en kan ook worden gedaan. Het enige verschil is de prijs en het programma.
3. Kunt u uw bedrijf introduceren?
A: Ik ben zeer geëerd. Ik zal u later het de inleidingsdocument van het bedrijf verzenden om u een uitvoerigere en directe inleiding aan de informatie van ons bedrijf te geven.
4. Wat zijn de voordelen van uw bedrijf?
A: Adequate inventaris, en leveringswaarborg voor de verdere vernieuwing van levering, flexibel verstrekt volgens verschillende aan verschillende behoeften die van klanten, andere oplossingen verstrekken.
5. Kan ik steekproeven verzenden? Rapport het aan me samen met de prijs?
A: U kunt steekproeven verzenden, zijn de steekproeven onderworpen aan grote trots, en de vracht moet door u worden gedragen.
6. Hoe behandelt uw bedrijf het probleem aangaande kwaliteit?
A: Ons bedrijf heeft deze industrie bijna 10 jaar gedaan. Het heeft reeds een bepaalde reputatie gehad. Wij zullen het zorgvuldig analyseren. Als het inderdaad ons kwaliteitsprobleem is, kunt u rusten verzekerd dat het dingen volgens de contractovereenkomst zal doen en u nooit om het even welk na de zorgen zal laten hebben, zal ons de dienstteam gelukkig zijn om u te dienen.
7 wat over de kwaliteit?
A: 100% origineel met nieuw pakket. wij zullen elk punt vóór gepost testen om elk punt met goede kwaliteit ervoor te zorgen.
8 hoeveel maanden voor waarborg?
A: de waarborg van de 1 jaarkwaliteit
9 hoe te om eender welke inferieur - kwaliteitsgoederen te behandelen?
A: De goederen kunnen post zijn langs met onze last van postprijs voor om het even welke slechte kwaliteitsproducten binnen waarborgtijd.
