Eltek Rectiverter-Indoor systeem Scalable 120 kW systeem met optionele A+B, AC-invoer (CDEJ6042.xxxx)
Het schaalbare Rectiverter indoor systeem levert reserve-energie voor 400 VAC 3-fase of 230 VAC 1-fase belastingen en 48 VDC-vermogen voor gelijkstroombelastingen en batterijlading.

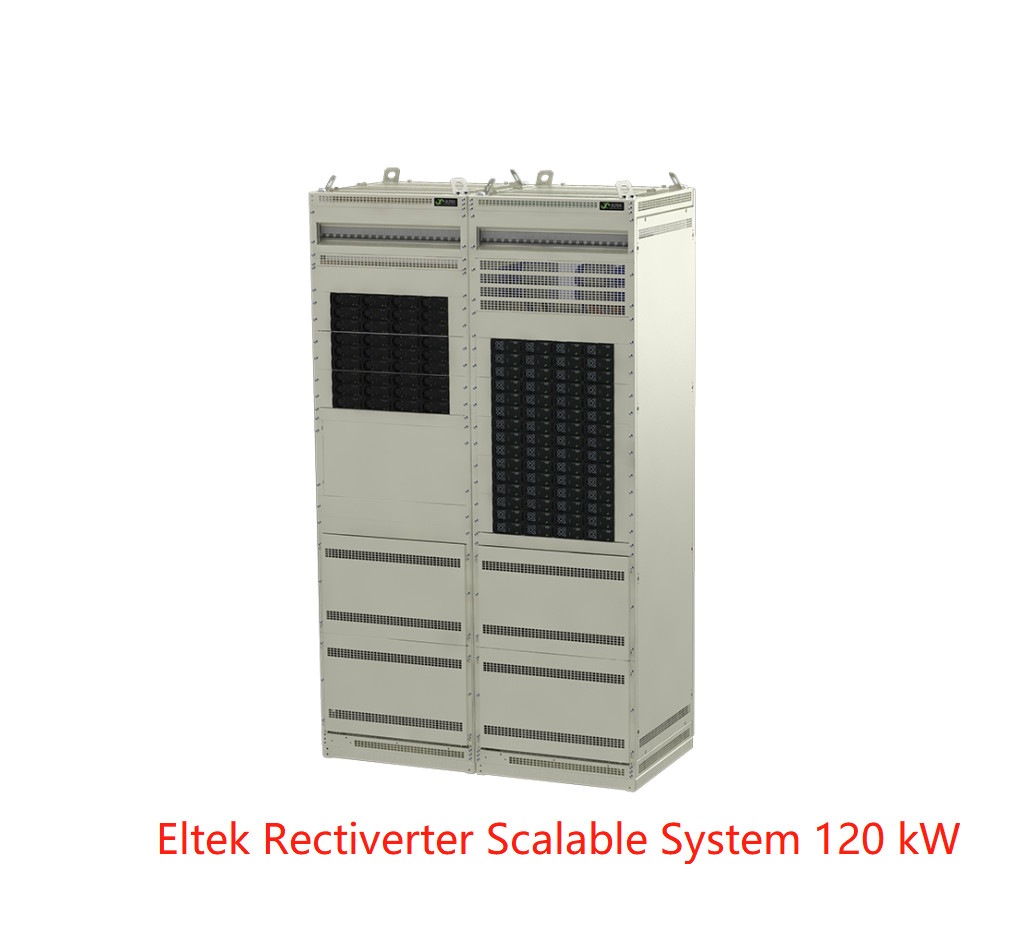

Rectiverter schaalbaar systeem 120 kW
Het systeem heeft een maximale laadcapaciteit van 108 kW, die dynamisch variabel is om AC-uitgangen tot 90 kVA / 72 kW te leveren en ook DC-belastingen tot 72 kW te voeden met ingebouwde AC & DC-distributie.
Wanneer het wordt gebruikt in combinatie met de optionele B-invoer (dubbele wisselstroom-invoer) die de noodzaak van een traditionele ATS (Automatic Transfer Switch) elimineert,Het Rectiverter-systeem voor binnenshuizen biedt de ultieme flexibiliteit en schaalbaarheid.
Belangrijkste kenmerken
400 VAC 3-fase-invoer (Y)
400 VAC 3-fase-uitgang (Y)
48 VDC-invoer/uitvoer
Maximaal 90 kVA / 72 kW wisselstroom
Maximaal 72 kW gelijkstroomvermogen
AC-verdeling
Optie voor gelijkstroomverdeling
Optie A+B (dubbele wisselstroom-invoer)
Optie LVBD
tot 4 batterijstrengen
Gebouwd in overdrachtstechnologie
150% overbelasting, 15S
600% snelstroom 20 ms
warm aansluitbaar

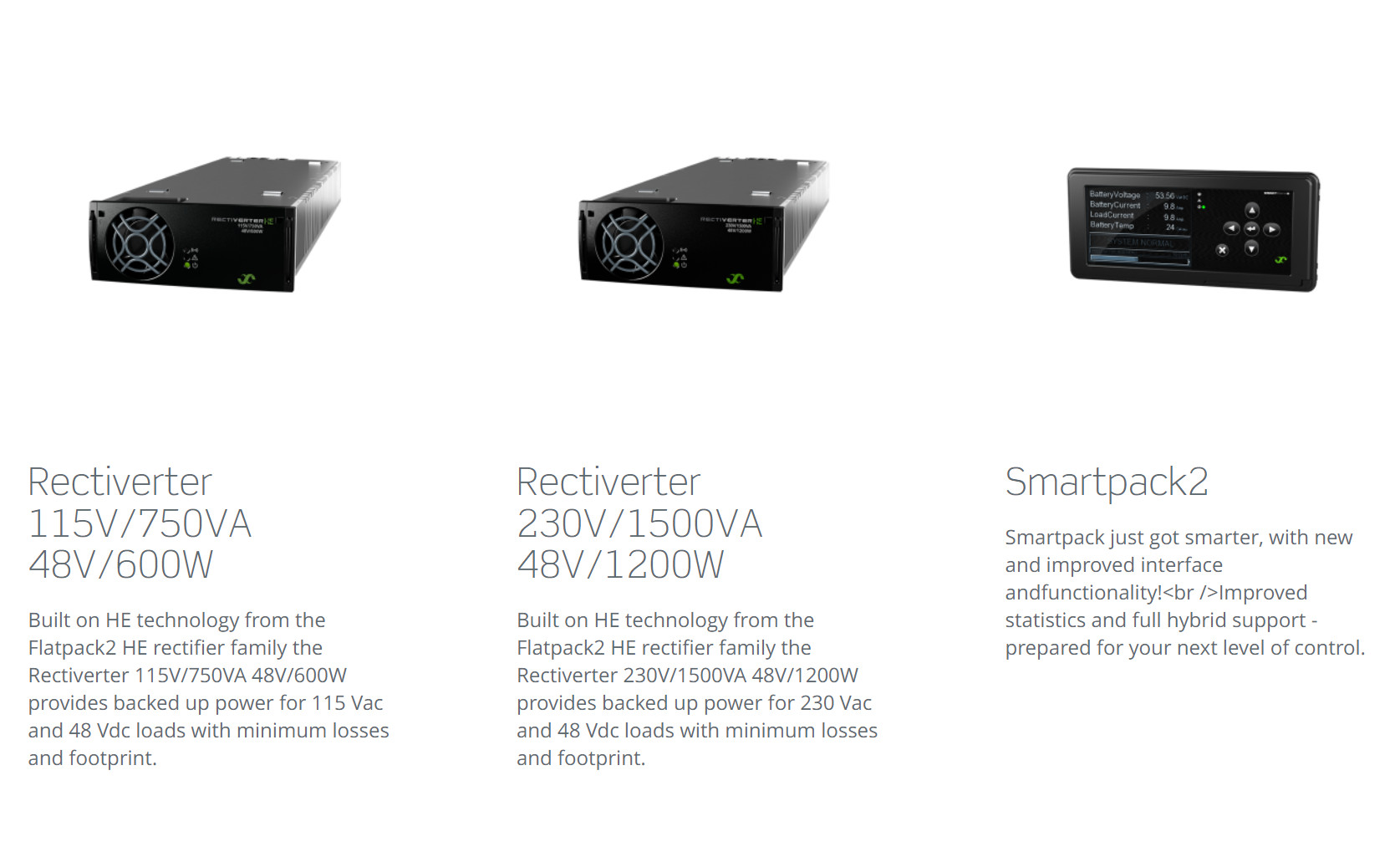

Smartpack2-controller
Werkt parallel met de Flatpack2-rechtlijners
Wereldwijde naleving
Gepatenteerde HE-technologie
Eenvoudig lijnschema 120 kW + 108 kW B-INPUT
Parameters:
|
| Modellen / bestelgegevens |
|
120 kW + 108 kW B-invoer |
| Productenfamilie |
|
CDEJ6042.xxxx |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 1) |
|
400 VAC 3-fase (Y) / 346-415 VAC |
| Frequentie (standaardomvormermodus) |
|
50 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) |
|
50 Hz, 60 Hz of laatst gesynchroniseerde 50/60 Hz (adaptief) |
| Maximaal vermogen (continuum / overbelasting (< 15 s) |
|
72 kW (90 kVA) / 120 kVA |
| Maximale stroom/fase (continu / overbelasting (< 15 s)) |
|
130 ARMS / 174 ARMS |
| Stroom (maximaal) Snelle start/fase (20 ms) |
|
640 A (6 x nominale) |
| Houd op (spanningsverlagingen) (voordat naar de batterij wordt overgeschakeld) |
|
> 5 ms @ 72 kW belasting |
| THD |
|
< 1,5% bij weerstandsbelasting |
|
Outputkenmerken
|
Module: lont in L en N, warm aansluitbaar
1 pool of 3 pool wisselstroomverdeling (verbinding rechtstreeks op MCB)
Maximaal breekvermogen volgens de aanbevolen maximaal breekvermogen voor de rechtstuwingsmodule
|
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) |
|
53.5 VDC / 43 - 58 VDC |
| Vermogen (maximale @nominale invoer) |
|
72 kW 2) |
| Stroom (maximaal @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Ophoudtijd, maximaal uitgangsvermogen |
|
Voor de toepassing van de in punt 6.2.3.1 bedoelde voorschriften moet de in punt 6.2.3.3 bedoelde vergunning worden verleend. |
| Outputkenmerken |
|
Kortsluitingsbestendig, overspanning uitschakelen |
| Invoergegevens |
| AC Main Input Voltage ((3 fase Y) |
|
320-475 VAC, |
| AC-stroom/fase ((bij nominale uitgangsspanning) (afhankelijk van het module-type) |
140-240 ARMS 4) |
| Frequentie (standaard: syncbereik) |
|
47-53 en 57-63 Hz |
| Frequentie (instelbaar: syncbereik) |
|
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
|
> 0,99 bij een belasting van 50% of meer / < 3,5% |
| Gelijkstroomspanning nominaal / uitgebreid bereik (geen overbelasting) 3) |
|
45 - 58 VDC / 40 - 45 VDC |
| Gelijkstroom (maximaal) |
|
1920 A / 2700 A bij overbelasting (15s) |
| Invoerkenmerken |
|
Module: zekeringen in L en N, warm aansluitbaar, Varistor, warm aansluitbaar
AC-invoer individuele schroefterminals 150 mm2 voor L1-L3, N & PE
|
| Batterijbreker |
| 1 pool batterijbreker |
2*TPS 2-houder (800-1600 A) |
4*TPS 00-houder (250-600 A) |
| Opties |
| B-invoer maximaal vermogen (met FP2 HE, 2 kW rechtlijners) |
|
72 kW |
| B-invoer maximaal vermogen (met FP2 HE, rechtlijners van 3 kW) |
|
108 kW |
| Gelijkstroomverdeling (verbinding rechtstreeks aan de schakelaar) |
|
1-125 A, 1 paalbreuker (maximaal 30 pc 18 mm, maximaal 20 pc 27 mm) |
| LVBD (1-pool) |
|
1800 A |
| Andere specificaties |
| Efficiëntie |
> 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus (DC/AC)) |
| Beschermingsklasse |
IP 20 |
|
|
| Werktemperatuur |
-40 tot +55°C (-40 tot +131°F), luchtvochtigheid 5 - 95% RH niet-condenserend |
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxDxH] / Gewicht |
1200 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ¢) / 300 kg (1100 lbs) |
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 UPS-veiligheid |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Deel 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3)
Normale bedrijfsomstandigheden moeten voldoen aan IEC/EN 62040-3:2011 clausule 4.1 RoHS (2011/65/EU) en WEEE (2002/96/EG)
|
|
1) In de fabriek geconfigureerde uitgangsspanningsbereiken met individuele toetsen in het bovenste chassis
3) 40 - 45 VDC: verminderde prestaties - geen vermogenstoename en verhoogde spanning THD op wisselstroomuitgang.
|
2) AC-belasting heeft voorrang.beschikbaarDC-uitgangsvermogen en -stroom is afhankelijk van het moment
AC-belasting en AC-invoerspanning; d.w.z. maximaal 48 kW/1000 A bij vol AC-vermogen en nominale invoer voor 230 VAC.
4) Als de gelijkstroomspanning onder 43 V wordt getrokken, kan de invoerstroom boven dit niveau stijgen
|
* De binnenkant Rectiverter Kas met AC & DC voeding in één kas
