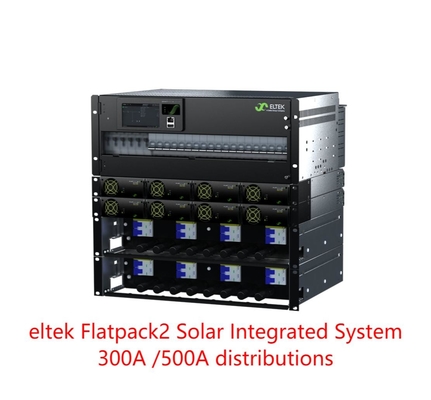

Eltek Flatpack2 Solar Autonomous Power Core 300A/500A geïntegreerd systeem (Artikelnummer: CTOA0407S.4xxx CTOA0810S.4xxx)
De Solar Autonomous-voedingskern van Eltek is gebaseerd op de Flatpack2-productfamilie, volledig geïntegreerd in complete en flexibele oplossingen met één enkele Smartpack2-controller
De power core heeft geïntegreerde batterijverdeling, DC-belastingverdeling, zonneladers met PV-aansluitpaneel. De power core is flexibel en kan eenvoudig worden geüpgraded om aan veranderende eisen te voldoen.
De Solar Autonomous-site wordt van stroom voorzien door PV-panelen en een combinatie van cyclische accu's die de hele dag door de benodigde stroom leveren.
Belangrijkste kenmerken
1. Compleet systeem

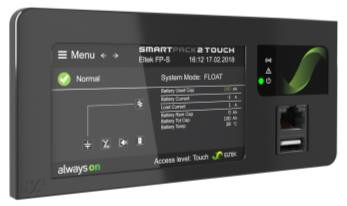

2. Smartpack2 Touch-controller
3. Geavanceerde controle en bewaking via ethernetpoort
4. HE FP2 zonne-energie met MPPT
5. Maximale PV-capaciteit 24 kW
6. PV-aansluitpaneel met DC SPD (optie)
7. Hot-pluggable modules
8. 19”/4U distributiechassis
9. Tot 8x batterijonderbrekerposities
10. LVBD
11. Tot 18x lastonderbrekerposities
12. LVLD1
13. LVLD2 (optioneel)
14. Wereldwijde goedkeuringen
Technische gegevens:
| |
|
|
|
|
|
| |
MODEL |
300A-DISTRIBUTIE |
|
500A-DISTRIBUTIE |
| |
Onderdeelnummer (geconfigureerde energiesystemen) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
VOEDINGSMODULES |
|
| |

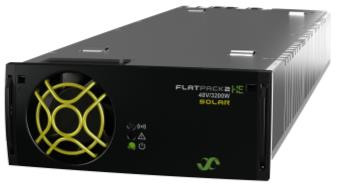

Flatpack2 Zonnelader1) |
Flatpack2 48/3200 HE Zonne-energie |
|
|
|
|
| |
INVOERGEGEVENS (ZONNE-OPLADER) |
| |
Spanning (bereik) |
85-420 VDC (bedrijfsbereik) 100-380 VDC (MPPT-bereik) |
|
|
|
|
| |
Spanning (opstart) |
150 V DC |
|
|
|
|
|
| |
Maximale stroom |
20 ADC |
|
|
|
|
|
| |
PV-AANSLUITPANEEL |
|
| |
Serviceschakelaars voor PV-arrays |
4 stuks 2-polig |
|
|
8 stuks 2-polig |
|
| |
DC SPD Type 2 (optie) |
Tot 4 stuks |
|
|
Tot 8 stuks |
|
| |
UITVOERGEGEVENS |
|
| |
Spanning |
-48 V DC |
|
|
-48 V DC |
|
| |
Stroom (maximaal) |
300 Een |
|
|
500 Een |
|
| |
BATTERIJ DISTRIBUTIE |
|
| |
Aantal schakelaarposities |
6x (enkele pool) |
|
8x (enkele pool) |
|
| |
LVBD |
300 Een |
|
|
500 Een |
|
| |
Batterijonderbreker type |
Plug-in-type (D-frame) |
|
|
|
|
| |
BELASTINGVERDELING |
|
| |
Aantal laadposities |
Tot 18x 18 mm |
|
Tot 16x 18 mm |
|
| |
LVLD-1 |
300 Een
(max 12x 18 mm of 4x 27 mm + 6x 18mm)
|
300 Een
(max 10x 18 mm of 4x 27 mm + 4x 18mm)
|
| |
LVLD 2 (optie) |
150 Een
(max. 6x 18 mm of 4x 27 mm)
|
|
150 Een
(max. 6x 18 mm of 4x 27 mm)
|
| |
Lastschakelaar type |
DIN-railmontage, 18 mm en 27 mm breed |
|
|
|
| |
CONTROLE EN MONITORING |
| |
Controle- en bewakingseenheid2) |
Smartpack2 Touch + Smartpack2 Basic + I/O-monitortype 2 |
|
| |
Montageplaats |
Deurpaneel gemonteerd |
|
|
|
|
| |
Lokale bediening |
Menugestuurde bediening via touchpad en grafisch kleurendisplay |
|
| |
Bediening op afstand |
Ethernet voor externe/lokale bewaking en controle via WEB Browser |
|
| |
ANDERE SPECIFICATIES |
|
| |
Bedrijfstemperatuur |
-40 tot +70 °C [-40 tot +158 °F]3) |
|
|
|
| |
Opslagtemperatuur |
-40 tot +85 °C [-40 tot +185 °F] |
|
|
|
|
| |
Afmetingen (B x D x H)5) |
482 x 384 x 311 (7U)mm
[48 x 38 x 31 cm]
|
|
482 x 384 x 445 (10U)mm
[19 x 15,1 x 17,5 inch]
|
| |
Gewicht (exclusief modules) |
Ongeveer 12 kg [26 lbs] |
|
Ongeveer 19 kg [42 lbs] |
| |
ONTWERPNORMEN |
|
| |
Elektrische veiligheid |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Omgeving |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden meegedeeld.
|
| |
1) Zie het Flatpack2 Solar-lader-datablad voor meer informatie
2) Zie het Smartpack2 Touch-controller-datablad voor meer informatie
|
3) +45 tot +70 °C [+113 tot +158 °F] met verlaagde prestaties
4) De aanbevolen minimale kastdiepte is 400 mm [15,7 inch]
|
Geïntegreerd met Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 &Flatpack 2 48/1500HE of Flatpack2 48/3200HE
