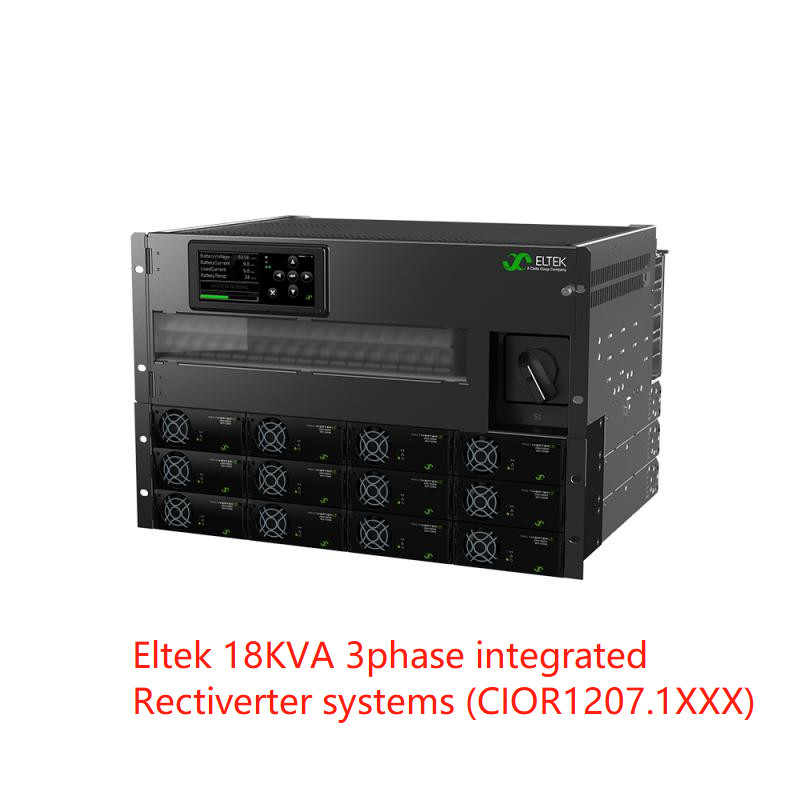

Eltek Rectiverter Power Core 110 VDC 18 kVA 1 uur of 3 uur Tot 18 Kva wisselstroom en 14,4 kW 110 Vdc-uitgang (deel nr. CIOR1207.1xxx)
Toepassingen:
Het rechtvormer 2U 19 inch geïntegreerd systeem kan worden gebruikt als een zelfstandig systeem met een grote AC & DC-uitgang in industriële toepassingen waar een 230 / 115Vac en 110Vdc back-up nodig is.
Het totale uitgangsvermogen voor zowel wisselstroom als gelijkstroom is beperkt tot een totaal van 8 kW, wisselstroom- en gelijkstroomuitgangslimieten kunnen worden ingesteld op basis van de aangesloten belasting,waarbij de limiet voor wisselstroombelasting is ingesteld op maximaal 6kVA en voor gelijkstroombelasting op maximaal 4KW 8 kW.
Als aanvullende opties kunnen de metingen en signalisatie op grote schaal worden uitgebreid met de I/Q-monitor of de CAN-knooppunten van de Flexi-monitor.
Telecom-mobiel/draadloos
· LTE/4G/WiMAX
· Verspreid antennesysteem
· Breedband
· Radiobasisstations/cellocaties
Energievoorzieningen
• laagspannings- en hoogspanningsschakelaars
· Transformator- en SUB-stations
· Beheersing en bescherming
· SCADA-systeem
Spoorweg- en metro-infrastructuur
· Beheersing en bescherming
· Signaleringen
Belangrijkste kenmerken:
- L Compact ontwerp en eenvoudige installatie
- l In- en uitgang 230 of 115 VAC in één fase
- In- en uitgang 48 Vdc
- L Tot 4 rechtvormermodules
- l 8 kW totale AC+DC-uitgang
- l Maximaal 6kVA wisselstroomvermogen
- l Maximaal 4 kW/8 kW gelijkstroomuitgang
- L 1 of 2 polen wisselstroomverspreidingsopties
- Optie voor gelijkstroomverdeling op 1 pool
- Ingebouwd in transfertechnologie
Technische gegevens:
| |
| Modellen / bestelgegevens 24 kW, 230 V 1 uur |
24 kW, 400 V 3 uur |
| Productgroep CIOR1207.1xxx |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fase (Y) / 346-415 VAC |
| Frequentie (standaard omvormermodus) 50 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) 50Hz, 60Hz of laatst gesynchroniseerde 50/60Hz (adaptief) |
| Maximaal vermogen (continue / overbelasting (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Maximale stroom/fase (continue / overbelasting (< 15 s)) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Stroom (maximaal) Snelle start/fase (20 ms) 384 A (6 x nominale) |
128 A (6 x nominale) |
| Ophoud (spanningsverlagingen) (voordat overgeschakeld wordt op batterij) > 5 ms @ 14,4 kW belasting |
| THD < 1,5 % bij weerstandsbelasting |
| Uitgangsfuncties Fuse in L en N, warm aansluitbaar |
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 122,5 VDC / 97 - 145 VDC |
| Vermogen (maximaal @nominale invoer) 14,4 kW 2) |
| Stroom (maximaal @VOUT ≤ 108 VDC) 133 A2) |
| Houdtijd, maximaal uitgangsvermogen > 10 ms; VOUT > 41 VDC |
| Uitgangsfuncties Kortsluitingsbestendig, Overspanningssluiting, Bulk DC-uitgangsverbinding met M8-bout |
| Invoergegevens |
| AC Main Input Voltage ((3 fase Y) 185 - 275 VAC, ((enkelfase) 320 - 475 VAC, ((3 fase Y) |
| AC-stroom/fase ((bij nominale uitgangsspanning) (afhankelijk van het module-type) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frequentie (standaard: syncbereik) 47-53 & 57-63 Hz |
| Frequentie (instelbaar: syncbereik) 47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD > 0,99 bij 50% belasting of meer / < 3,5% |
| Gelijkstroomspanning nominaal / uitgebreid bereik (geen overbelasting)3)Vervaardiging van elektrische apparatuur |
| Gelijkstroom (maximaal) 150 A / 216 A bij overbelasting (15 s) |
|
Fuse in L en N, warm aansluitbaar, Varistor, warm aansluitbaar
Invoerfuncties AC-invoer individuele schroefterminals 10 mm2 voor L1, L2, L3 of L1, L1, L1 + N & PE Bulk DC-invoerverbinding met M8-bout
Bulk DC batterij aansluiting op M8-bout
|
| Opties |

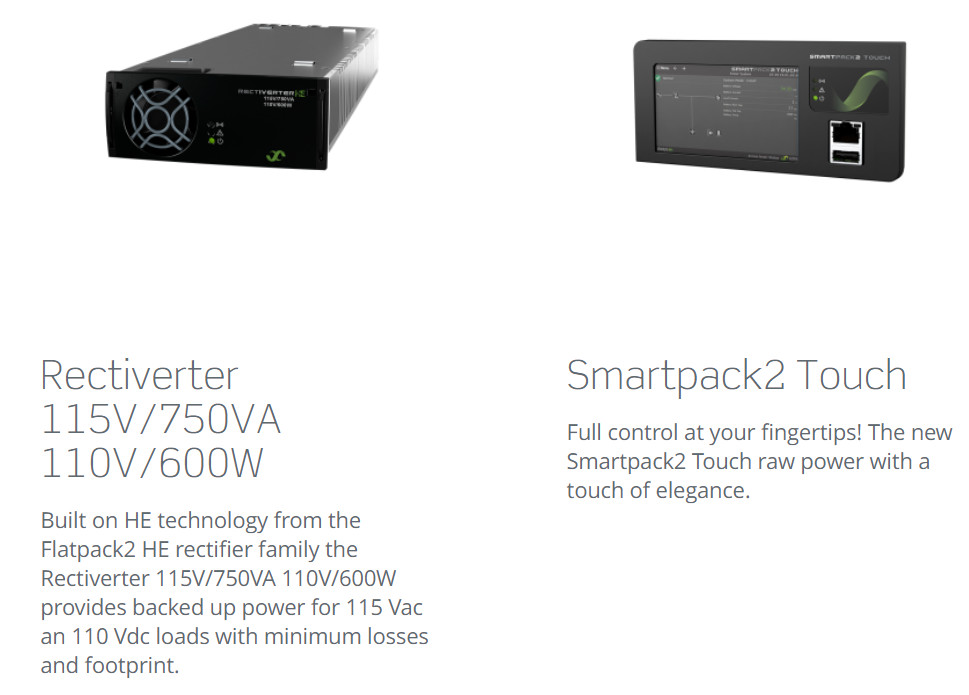

| Beheersing en bewaking (zie datasheet Smartpack2) Smartpack2, inclusief industriële basis- en I/O-monitoren type 2 |
| 1 pool wisselstroomverdeling (L-verbinding rechtstreeks op MCB) 1-18 pc, 2-20A, C of B kenmerken |
1-18 pc, 2-20A, C of B kenmerken |
| 3 polen wisselstroomverdeling (L1-L3 aansluiting rechtstreeks op MCB) - |
1-6 pc, 2-20A, C of B kenmerken |
| Andere specificaties |
| Efficiëntie > 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus (DC/AC)) |
| Handmatige bypassschakelaar 63 A (voor de onderbreking) |
| Beschermingsklasse IP 20 |
| Werktemperatuur -40 tot +55°C (-40 tot +131°F), luchtvochtigheid 5 - 95% RH niet-condenserend |
| Opbergtemperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxDxH] / Gewicht 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 lbs) |
| Ontwerpstandaarden |
| Elektrische veiligheid EN 60950-1, EN 62040-1 UPS veiligheid |
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 Deel 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3)
Milieu Normale bedrijfsomstandigheden moeten voldoen aan IEC/EN 62040-3:2011 clausule 4.1 RoHS (2011/65/EU) en WEEE (2002/96/EG)
|
|
1) Uitgangsspanningsbereiken die in de fabriek zijn geconfigureerd en individueel in het bovenste chassis zijn ingesloten 2) AC-belasting heeft voorrang.beschikbaarDC-uitgangsvermogen en stroom is afhankelijk van
3) 90-102 VDC: verminderde prestaties - geen vermogenstoename en verhoogde spanning THD op wisselstroomuitgang. onmiddellijke wisselstroombelasting en wisselstroominvoerspanning; d.w.z. maximaal 9600 W/87 A bij vol wisselstroomvermogen en nominale
ingang voor 230 VAC.
4) Als de gelijkstroomspanning onder 97 V wordt getrokken, kan de invoerstroom boven dit niveau stijgen
|
