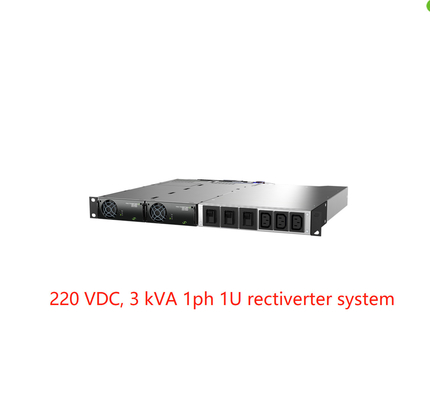

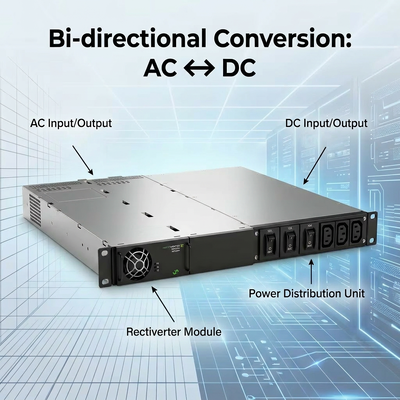

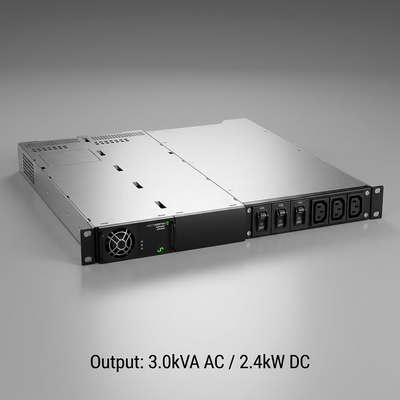

Eltek Rectiverter integreerde Standalone Systeem3kva 1phase 220 VDC (Artikelnummer: CTOR0201.003 CTOR0201.006)
Toepassingen:
Rectiverter integreerde standalone systeem kan in toepassing worden gebruikt waar
1 230/115Vac-steun is nodig parallel met de 220Vdc-steun.
Het systeem kan in een systeem van Eltek worden geïntegreerd gelijkstroom en aan hetzelfde controlemechanisme worden aangesloten zoals de 220Vdc-systemen
Het kan ook als standalone systeem worden gebruikt dat aan om het even welke beschikbare, 220Vdc-bron wordt aangesloten.
De totale productiemacht voor zowel AC als gelijkstroom-output is beperkt tot maximum 4kw, AC en gelijkstroom-kunnen de outputgrenzen volgens de lading in bijlage worden geplaatst. Waar de beperking voor AC lading aan maximum 3Kva wordt geplaatst.
Telecommunicatie-MOBILE/WIRELESS
l LTE/4G/WiMAX
l Verdeeld antennesysteem
l Breedband
l Radiobasisstations/celplaatsen
l ·
L SPOORWEG & METRO INFRASTRUCTUUR
l Controle & bescherming
l het Signaleren
l gsm-r
l Veiligheidssystemen
l ·
l MACHTSnut
l Controle & bescherming
l SCADA systeem
Zeer belangrijke Eigenschappen:
Compact ontwerp en eenvoudige installatie
Enige fase 230 of de input en de output van 115VAC
l 48Vdc input en output
l tot 4 rectivertermodules
l 8KW totale AC+DC output
l Maximum 6kVA AC output
l Maximum 4KW/8KW gelijkstroom output
l 1 of 2 poolac distributieopties
l 1 Pool gelijkstroom distributieoptie
l Ingebouwde overdrachttechnologie
Techinicalgegevens:
| |
| Modellen/tot informatie opdracht geven die |
|
4 kW, 230 V |
2 kW, 115 V |
| Artikelnummer |
|
CTOR0201.003 |
CTOR0201.006 |
| AC OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) 1) |
230 VAC/200 - 240 VAC |
115 VAC/100 - 127 VAC |
| Frequentie (standaardomschakelaarswijze) |
|
50 Herz (aanpassings) |
60 Herz (aanpassings) |
| Frequentie (reeks-bekwame omschakelaarswijze) |
|
50Hz, 60Hz of synced 50/60Hz (het laatst aanpassings) |
| Ononderbroken machtsmaximum (/overbelasting (<15s>
| 2400 W (3000 VA)/VA 4000 |
1200 W (1500VA)/2000 VA |
| Huidig ononderbroken maximum (/overbelasting (<15s>
| |
13ARMS/17,4ARMS |
| Huidige (maximum) Snelle reis (20ms) |
|
64 A (nominale 6 x) |
| Steun (Voltageonderdompelingen) (vóór het overschakelen op batterij) |
|
Mej. 5 |
| THD |
|
< 1="">
|
| Outputeigenschappen |
|
Zekering in L en N, Hete pluggable |
| GELIJKSTROOM-OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) |
|
245 VDC/194 - 290 VDC |
| Macht (maximum ingevoerde @nominal) |
|
2400 W 2) |
1200 W 2) |
| Huidig (maximum@nominaloutput VDC) |
|
11,1 A 2) |
5,5 A 2) |
| Steun tijd, maximumoutputmacht |
|
>10ms; VOUT > 95 VDC |
| Outputeigenschappen |
Kortsluitingbewijs, over voltagesluiting, Bulkgelijkstroom-outputverbinding aan M6-bout |
| INPUTgegevens |
| AC het Voltage van de Leidingeninput (enige fase) |
|
185 - 275 VAC |
95 - 140 VAC |
| AC Stroom (bij nominaal outputvoltage) (afhankelijk van moduletype) |
14-24 WAPENS 4) |
| Frequentie (gebrek: synchronisatiewaaier) |
|
47-53 & 57-63 Herz |
57-63 & 47-53 Herz |
| Reeks-bekwame frequentie (: synchronisatiewaaier) |
|
47-53 Herz, 57-63 Herz of (aanpassings) allebei |
| Machtsfactor/THD |
|
> 0,99 bij 50%-lading of meer/ < 3="">
|
| Gelijkstroom-Voltage nominale/uitgebreide waaier (geen overbelasting) 3) |
|
204 - 290 VDC/180 - 204 VDC |
| Gelijkstroom-Stroom (maximum) |
13,3 A A/18 tijdens overbelasting (15s) |
6,4 A A/9 tijdens overbelasting (15s) |
|
Inputeigenschappen
|
|
Zekering in L en N, Hete pluggable, Varistor, Hete pluggable
AC voerde individuele schroefterminals 6 mm2 voor L, N & PE Bulkgelijkstroom inputverbinding in M6-bout in
|
| ANDERE SPECIFICATIE |
| Steun voor verbinding aan het volgende van controlemechanisme (RJ45) |
Smartpack2, Smartpack S & Compack-controlemechanismen |

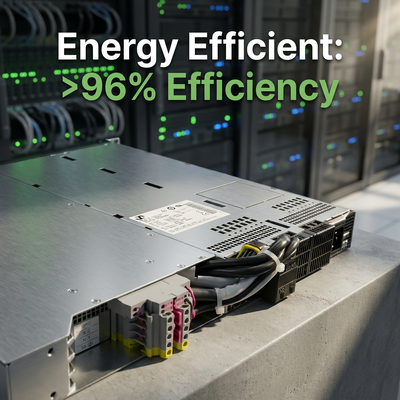

| Efficiency |
>96% (leidingenwijze (AC/AC en AC/DC)), >94% (omschakelaarswijze (DC/AC)) |
| 2 poolac distributie (de contactdozen van verbindingscei 320-C13) |
3pc, 10A, OP kenmerken (facultatieve 4-8 A breker met Cs-beschikbare kenmerken) |
| Beschermingsklasse |
IP 20 |
|
|
| Werkende temperatuur |
-40 aan +55°C (+40 aan +131°F), vochtigheid 5 - 95%-non-condensing relatieve vochtigheid |
| Opslagtemperatuur |
-40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| Afmetingen [WxDxH]/Gewicht |
482 x 395 x 44mm (1U) (19 x 17 x 1,8“)/6kg (13 pond) |
| ONTWERPnormen |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 |
|
| EMC |
ETSI ENGELSE 300 386 V.1.6.1, FCC CFR 47 Deel 15 EN 61000-6-1/-2/-4/-5
En62040-2 (Kattenc1 emmisions, kattenc2/c3 immuniteit)
|
|
Milieu
|
ETSI ENGELSE 300 019: 2-1 (Klasse 1,2) & 2-2 (Klasse 2,3)
Normale exploitatievoorwaarden vanaf IEC/EN-62040-3:2011clausule 4,2.
Andere exploitatievoorwaarden vanaf CEI-62040-3:2011clausule 4,3, moeten geadviseerde 2011/65/EU (RoHS) & 2012/19/EU zijn (WEEE)
|
|
1) De waaiers van het outputvoltage die in fabriek worden gevormd en hebben het individuele sluiten in hoogste chassis
3) Verminderde prestaties - geen machtsverhoging en verhoogd voltage THD op AC output.
|
2) AC de lading heeft prioriteit. De maximum beschikbare gelijkstroom-outputmacht en de stroom zijn afhankelijk van onmiddellijke AC
lading en AC inputvoltage; d.w.z. maximum1600w bij volledige wisselstroom en nominale input voor 230VAC.
4) Als gelijkstroom-het voltage onder 194 V wordt getrokken kan de ingangsstroom boven dit niveau stijgen
|
