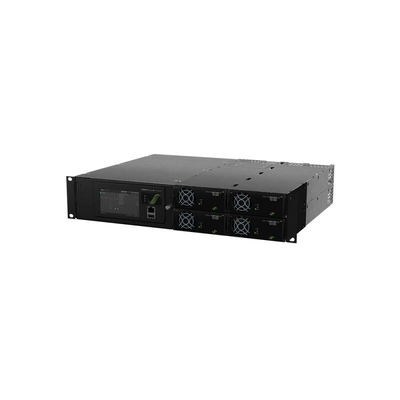

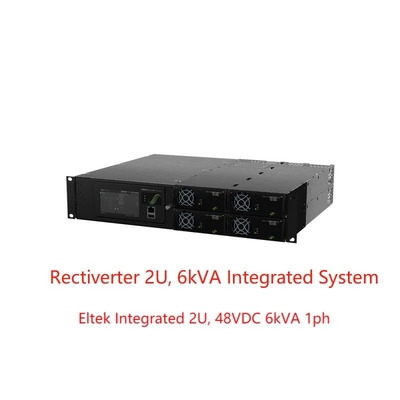

Eltek Rectiverter Geïntegreerde 2U, 48VDC 6kVA 1ph-systemen met Smartpack 2 Touch en basic (onderdeelnr. CIOR0402)
toepassingen:
Het geïntegreerde rectiverter 2U 19-inch systeem kan worden gebruikt als een stand-alone systeem met bulk AC & DC-uitgang in industriële toepassingen waar een 230/115Vac en 110Vdc back-up nodig is.
Het totale uitgangsvermogen voor zowel AC als DC is beperkt tot een totaal van 8KW, AC- en DC-uitgangslimieten kunnen worden ingesteld op basis van de aangesloten belasting, waarbij de beperking voor AC-belasting is ingesteld op max. 6kVA en voor DC-belasting op max. 4KW, 8KW .
Als extra optie kan het meten en signaleren met de I/Q-monitor of Flexi-monitor CAN-nodes ruim worden uitgebreid.
TELECOM-MOBIEL/DRAADLOOS
· LTE/4G/WiMAX
· Gedistribueerd antennesysteem
· Breedband
· Radiobasisstations/mobiele sites
ENERGIEVOORZIENINGEN
· Laag- en hoogspanningsschakelaars
· Transformator- en onderstations
· Controle & bescherming
· SCADA-systeem
SPOORWEG- & METRO-INFRASTRUCTUUR
· Controle & bescherming
· Signalering
Belangrijkste kenmerken:
l Compact ontwerp en eenvoudige installatie
l Eenfase 230 of 115VAC input en output
l 48Vdc ingang en uitgang
l Tot 4 rectivertermodules
l 8KW totale AC + DC-output
l Max 6kVA AC-uitgang
l Max 4KW / 8KW DC-uitgang
l 1- of 2-polige AC-distributieopties
l 1-polige DC-distributieoptie
l Ingebouwde overdrachtstechnologie
Technische gegevens:
| |
| Modellen |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Productfamilie |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC-UITGEGEVENS |
| Spanning (standaard) / (instelbaar bereik)1) |
230 V wisselstroom / 200-240 V wisselstroom |
115 V wisselstroom / 100-127 V wisselstroom |
| Frequentie (invertermodus – standaard) |
50 Hz (adaptief) |
60 Hz (adaptief) |
| Frequentie (invertermodus – instelbaar) |
50 Hz, 60 Hz of laatst gesynchroniseerd 50/60 Hz (adaptief) |
| Vermogen maximaal (continu / overbelasting <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Huidig maximum (continu / overbelasting <15s) |
26 ARMEN / 34,8 ARMEN |
| Huidige (maximale) snelle trip (20ms) |
128 A (6 x nominaal) |
| Wachttijd (spanningsdips) (voordat u overschakelt op batterij) |
5 ms |
5 ms |
| THD |
< 1,5 % bij ohmse belasting |
| Bescherming |
Zekering in L, hot-pluggable, varistor |
| DC-UITGANGSGEGEVENS |
| Spanning (standaard) / (instelbaar bereik) |
53,5 VDC / 43-58 VDC |
| Vermogen (maximale @nominale invoer) |
4800 watt2) |
2400 W2) |
| Stroom (maximaal @VOUT ≤ 48 VDC) |
100 A2) |
50 A2) |
| Huidig delen (10 - 100% belasting) |
±5% van maximale stroom van 10 tot 100% belasting |
| Bescherming |
Kortsluitvast, overspanningsuitschakeling, omgekeerde polariteit en zekering |
| INVOERGEGEVENS |
| AC-netingangsspanning (bereik / LV-ontkoppeling) |
185-275 V wisselstroom / 170 V wisselstroom |
95-140 V wisselstroom / 85 V wisselstroom |
| AC-stroom (maximaal - afhankelijk van moduletype) |
32,8-46 ARMEN 3) |
36,8-45,2 ARMEN 3) |
| Frequentie (standaard: synchronisatiebereik) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frequentie (instelbaar: synchronisatiebereik) |
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
> 0,99 bij 70% belasting of meer / < 3,5 % |
| DC-spanning nominaal / uitgebreid bereik4) |
45-58 VDC / 40-45 VDC |
| Gelijkstroom (maximaal) |
128 A / 180 A tijdens overbelasting (15 s) |
64 A / 90 A tijdens overbelasting (15 s) |
| Invoerfuncties |
Zekering in L en N, hot-pluggable, varistor
AC ingang individuele schroefklemmen 4 mm2voor L, N & PE (4x enkelfasig)
|
| OPTIES |
| Besturing en bewaking (master-unit) |
Smartpack2 Touch |
| Besturing en bewaking (basiseenheid) |
Smartpack2 Basis |
| Controller CAN-knooppunt |
I/O-monitor T2 |
| AC-distributie |
AC-uitgang individuele schroefklemmen 10 mm2voor L, N & PE (1x enkelfasig) |
| DC-distributie |
DC bulk aansluiting op 2x M6 bout |
| ANDERE SPECIFICATIE |
| Efficiëntie |
> 96% (netvoeding), > 94% (invertermodus) |
> 92% (netvoeding), > 91% (invertermodus) |
| Bedrijfstemperatuur |
-40 tot +55 °C (-40 tot +131 °F), luchtvochtigheid 5-95 % RH niet-condenserend |
| Bewaar temperatuur |
-40 tot +85 °C (-40 tot +185 °F), luchtvochtigheid 0-99 % RH niet-condenserend |
| Afmetingen [B x D x H] |
482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inch) |
|
| Gewicht |
9,4 kg |
|
| ONTWERP NORMEN |
| Electrische veiligheid |
EN 60950-1, EN 62040-1 UPS-veiligheid |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 deel 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Omgeving
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
Normale bedrijfsomstandigheden volgens IEC 62040-3:2011 clausule 4.2.Andere bedrijfsomstandigheden volgens IEC 62040-3:2011 clausule 4.3 moeten worden vermeld
Voldoet aan RoHS 3 (2015/863/EU) en WEEE (2008/98/EC)
|
|
1) Uitgangsspanningsbereiken geconfigureerd in de fabriek en hebben individuele sleutels in het bovenste chassis
3) Als de DC-poort overbelast raakt en de spanning onder 43 V trekt, kan de ingangsstroom boven dit niveau stijgen.
|
2) AC-belasting heeft voorrang.MaximaalbeschikbaarDC-uitgangsvermogen en -stroom zijn afhankelijk van de momentane AC-belasting en AC-ingangsspanning;
dwz maximaal 3200 W / 66,4 A bij vol wisselstroom en nominaal ingangsvermogen voor 230 VAC.
4) Verminderde prestaties - geen ondersteuning voor overbelasting, en voor 200-240 VAC-uitvoer zal THD toenemen en het maximale uitgangsvermogen daalt (tot 970 W voor 230 VAC @ 40 VDC)
|
