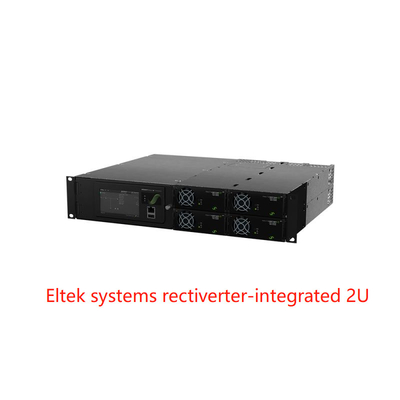

Eltek Rectiverter 2U, 6kVA geïntegreerd systeem 220 VDC-systemen met Smartpack2 Touch & Basic Industrial CIOR0402.XXX
De rectinverter 2U 19 inch geïntegreerd systeem kan worden gebruikt als standaard eenzaam systeem met bulk AC & DC uitgangen in industriële toepassingen waar een 230 / 115Vac en 220Vdc back-up nodig is.
Het totale uitgangsvermogen voor zowel wisselstroom als gelijkstroom wordt beperkt tot een totaal van 8 kW, wisselstroom- en gelijkstroomuitgangslimieten kunnen worden ingesteld op basis van de aangesloten belasting,waarbij de limiet voor wisselstroombelasting is ingesteld op maximaal 6kVA en voor gelijkstroombelasting op maximaal 4 kW en 8 kW.
Met extra opties kan de meting en signalering met de flexmonitor CAN-knooppunt uitgebreid worden.
Telecom-mobiel/draadloos
· LTE/4G/WiMAX
· Verspreid antennesysteem
· Breedband
· Radiobasisstations/cellocaties
Energievoorzieningen
• laagspannings- en hoogspanningsschakelaars
· Transformator- en SUB-stations
· Beheersing en bescherming
· SCADA-systeem
Spoorweg- en metro-infrastructuur
· Beheersing en bescherming
· Signaleringen
Belangrijkste kenmerken:
L Compact ontwerp en eenvoudige installatie
l In- en uitgang 230 of 115 VAC in één fase
In- en uitgang 48 Vdc
L Tot 4 rechtvormermodules
l 8 kW totale AC+DC-uitgang
l Maximaal 6kVA wisselstroomvermogen
l Maximaal 4 kW/8 kW gelijkstroomuitgang
L 1 of 2 polen wisselstroomverspreidingsopties
Optie voor gelijkstroomverdeling op 1 pool
Ingebouwd in transfertechnologie
Technische gegevens:
| |
| Modellen |
8 kW, 230 VAirconditioning |
4 kW, 115 VAirconditioning |
| Productenfamilie |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequentie (omvormermodus) |
50 Hz (adaptief) |
60 Hz (adaptief) |
| Frequentie (omvormermodus) |
50 Hz, 60 Hz of laatst gesynchroniseerde 50 / 60 Hz (adaptief) |
| Maximaal vermogen (continuum / overbelasting < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Maximale stroom (continue / overbelasting < 15 s) |
26 ARMS / 34,8 ARMS |
| Stroom (maximaal) snelle rit (20 ms) |
128 A (6 x nominale) |
|
Houd op (spanningsverlagingen) (voordat u overschakelt naar
batterij)
|
5 ms |
5 ms |
| THD |
< 1,5 % bij weerstandsbelasting |
| Bescherming |
Zuiveringen in L, warm aansluitbaar, Varistor |
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) |
245 VDC / 194-290 VDC |
| Vermogen (maximale @nominale invoer) |
4800 W2) |
2400 W2) |
| Stroom (maximaal @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Stroomverdeling (10 - 100% belasting) |
± 5% maximale stroom van 10 tot 100% belasting |
| Bescherming |
Kortsluitingsbestendig, overspanning uitschakeling, omgekeerde polariteit en veiligheidspoort |
| Invoergegevens |
| AC Main Input Voltage (bereik / LV ontkoppelen) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| wisselstroom (maximaal - afhankelijk van het modultype) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frequentie (standaard: syncbereik) |
47-53 en 57-63 Hz |
57-63 en 47-53 Hz |
| Frequentie (instelbaar: syncbereik) |
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
> 0,99 bij een belasting van 50% of meer / < 3,5 % |
| DC-spanning nominaal / uitgebreid bereik4) |
204-290 VDC / 180-204 VDC |
| Gelijkstroom (maximaal) |
26,7 A / 36 A bij overbelasting (15 s) |
12,8 A / 18 A bij overbelasting (15 s) |
| Invoerkenmerken |
Zekerheid in L en N, warm aansluitbaar, Varistor
AC-invoer afzonderlijke schroefterminals 4 mm2voor L, N & PE (4x enkelfasig)
|
| Opties |
| Controle en toezicht (meester-eenheid) |
Smartpack2 Touch |
| Controle en toezicht (basis-eenheid) |
Smartpack2 Industrieel basisprogramma |
| Controller CAN knooppunt |
Fleximonitor (met Relaybox) |
| AC-verdeling |
Afzonderlijke schroefterminals met wisselstroomuitgang 10 mm2voor L, N & PE (1x enkelfasige) |
| DC-verdeling |
DC bulkverbinding op 2x M6-bout |
| Andere specificaties |
| Efficiëntie |
> 96 % (hoofdmodus), > 95 % (omvormermodus) |
> 93 % (hoofdmodus), > 92 % (omvormermodus) |
| Werktemperatuur |
-40 tot +55 °C (-40 tot +131 °F), luchtvochtigheid 5-95 % RH niet-condenserend |
| Bergingstemperatuur |
-40 tot +85 °C (-40 tot +185 °F), luchtvochtigheid 0-99 % RH niet-condenserend |
| Afmetingen [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 inch) |
|
| Gewicht |
9,9 kg (21,8 lbs) |
|
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 UPS-veiligheid |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Deel 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
Normale bedrijfsomstandigheden volgens IEC 62040-3:2011, punt 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-3:2011, punt 4.3, moet worden geadviseerd
RoHS 3 (2015/863/EU) en WEEE (2008/98/EG) conform
|
|
1) In de fabriek geconfigureerde uitgangsspanningsbereiken met individuele toetsen in het bovenste chassis
3) Indien de gelijkstroompoort overbelast is waardoor de spanning onder de 194 V ligt, kan de invoerstroom boven dit niveau stijgen.
|
2) AC-belasting heeft voorrang.beschikbaarDC-uitgangsvermogen en -stroom zijn afhankelijk van onmiddellijke wisselstroombelasting en wisselstroom-invoerspanning;
d.w.z. maximaal 3200 W / 29,6 A bij vol wisselstroomvermogen en nominale invoer voor 230 VAC.
4) Verminderde prestaties - geen overbelasting ondersteuning, en voor 200-240 VAC output THD zal worden verhoogd en maximale uitgangsvermogen de- tarieven (tot 970 W voor 230 VAC @ 180 VDC)
|

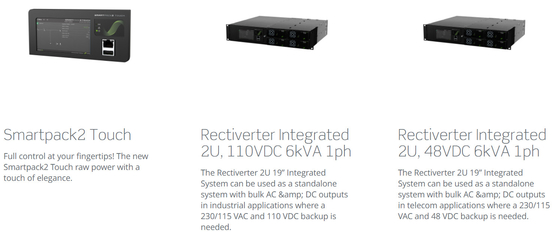

Gerelateerde producten:
