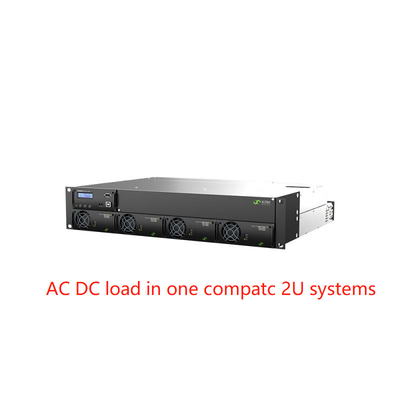

AC gelijkstroom Rectiverter 2U het controlemechanisme van de Machtskern 6kVA AC 4.8KW gelijkstroom Smartpack R (Artikelnummer: CTOR0402.1xxx)
De kern van de rectiverter2u macht combineert zowel AC als gelijkstroom-voer in één compacte eenheid van 2U. Maak het verstrekt AC reservemacht voor de ladingen van 230Vac of 115Vac-; en 48Vdc-de macht voor gelijkstroom laadt en batterij het laden.
De totale productiemacht voor zowel AC als gelijkstroom is beperkt tot een totale 8KW, AC en gelijkstroom-kunnen de outputgrenzen volgens de verbonden lading worden geplaatst, waar de beperking voor AC lading aan mas 6kVA en voor gelijkstroom-lading voor maximum 4KW of 8KW wordt geplaatst.
Toepassingen:
Telecommunicatie-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Verdeeld antennesysteem
· Breedband
· Radiobasisstations/celplaatsen
MACHTSnut
· Laag & Hoogspanningsmechanisme
· Transformator & SUBposten
· Controle & bescherming
· SCADA-systeem
SPOORWEG & METRO INFRASTRUCTUUR
· Controle & bescherming
· Het signaleren
Zeer belangrijke Eigenschappen:
l Compact ontwerp en eenvoudige installatie
l Enige fase 230 of de input en de output van 115VAC
l 48Vdc input en output
l tot 4 rectivertermodules
l 8KW totale AC+DC output
l Maximum 6kVA AC output
l Maximum 4KW/8KW gelijkstroom output
l 1 of 2 poolac distributieopties
l 1 Pool gelijkstroom distributieoptie
l Ingebouwde overdrachttechnologie
Techinicalgegevens:
| |
| Modellen |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Productfamilie |
CTOR0402.1xxx |
CTOR0402.1xxx |
| AC OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Frequentie (omschakelaarswijze – gebrek) |
50 Herz (aanpassings) |
60 Herz (aanpassings) |
| Frequentie (settable omschakelaarswijze –) |
50 Herz, 60 Herz of synced Herz 50/60 (het laatst aanpassings) |
| Ononderbroken machtsmaximum (/overbelasting <15s>
| 4800 W (6000 VA)/VA 8000 |
2400 W (3000 VA)/VA 4000 |
| Huidig ononderbroken maximum (/overbelasting <15s>
| 26 WAPENS/34,8 WAPENS |
| Huidige (maximum) snelle reis (20ms) |
128 A (nominale 6 x) |
| Steun (Voltageonderdompelingen) (vóór het overschakelen op batterij) |
Mej. 5 |
Mej. 5 |
| THD |
< 1="">
|
| Bescherming |
Zekering in L, Hete pluggable, Varistor |
| GELIJKSTROOM-OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) |
53,5 VDC/43-58 VDC |
| Macht (maximum ingevoerde @nominal) |
4800 W 2) |
2400 W 2) |
| Huidig (maximum@vout ≤ 108 VDC) |
100 A 2) |
50 A 2) |
| Het huidige delen (10 - 100%-lading) |
± 5% van maximumstroom van 10 tot 100% lading |
| Bescherming |
Kortsluitingbewijs, over voltagesluiting, Omgekeerde polariteit en Zekering |
| INPUTgegevens |
| AC het Voltage van de Leidingeninput (de waaier/LV maakt los) |
185-275 VAC VAC/170 |
95-140 VAC VAC/85 |
| AC Stroom (maximum - hangt van moduletype) af |
32,8-46 WAPENS 3) |
36,8-45,2 WAPENS 3) |
| Frequentie (gebrek: synchronisatiewaaier) |
47-53 & 57-63 Herz |
57-63 & 47-53 Herz |
| Settable frequentie (: synchronisatiewaaier) |
47-53 Herz, 57-63 Herz of (aanpassings) allebei |
| Machtsfactor/THD |
> 0,99 bij 70%-lading of meer/ < 3="">
|
| Gelijkstroom-Voltage nominale/uitgebreide waaier 4) |
45-58 VDC/40-45 VDC |
| Gelijkstroom-Stroom (maximum) |
128 A A/180 tijdens overbelasting (15 s) |
64 A A/90 tijdens overbelasting (15 s) |
| Inputeigenschappen |
Zekering in L en N, Hete pluggable, Varistor
AC voerde individuele schroefterminals 4 mm2 voor L, N & PE (de enige fase van 4x) in
|
| OPTIES |
| Controleeenheid |
Smartpack R |
| Alarmverbinding |
De Kaart van het uitbreidingsalarm (de Digitale Input van 6x & 6x-Relais) |
| Batterijdistributie |
Max. 2x 100 A of 1x 150 A |
| LVBD |
(facultatief) 150A |
| AC distributie |
Max. 3x 16 A (1 pool) of 1x 16 A (pool 2) MCBs |
| Gelijkstroom-distributie |
Max. 3x 60 A (1 pool) MCBs |
| ANDERE SPECIFICATIE |
| Efficiency |
> 96% (leidingenwijze), > 94% (omschakelaarswijze) |
> 92% (leidingenwijze), > 91% (omschakelaarswijze) |
| Werkende temperatuur |
-40 tot +55 °C (- 40 tot +131 °F), vochtigheid 5 95% non-condensing relatieve vochtigheid |
| Opslagtemperatuur |
-40 tot +85 °C (- 40 tot +185 °F), non-condensing vochtigheids 0- 99% relatieve vochtigheid |
| Afmetingen [W x D x H] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 duim) |
|
| Gewicht |
9,9 kg (21,8 pond) |
|
| ONTWERPnormen |
| Elektrische veiligheid |
EN 60950-1, ENGELSE 62040-1 UPS VEILIGHEID |
|
|
EMC
|
ETSI ENGELSE 300 386 V2.1.1, FCC CFR 47 Deel 15
EN 62040-2
EN 61000-6-1/-2/-3/-4
|
|
|
Milieu
|
ETSI ENGELSE 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) & 2-3 (Klasse 3,2)
Normale exploitatievoorwaarden vanaf CEI-62040-3:2011clausule 4,2. Andere exploitatievoorwaarden vanaf CEI-62040-3:2011clausule 4,3, moeten worden geadviseerd
RoHS 3 (2015/863/EU) en volgzame WEEE (2008/98/EG)
|
Oplossingen
Wij verstrekken volledige oplossingen met inbegrip van plaatsonderzoek, stellen professioneel plan volgens het verzoek van de klant, technische ondersteuning, en de onderhoudsdienst voor voor Telecommunicatiebedrijven in en uit China. Wij hebben een bekwaam team en een netwerk van vertrouwde op Partners rond de wereld.
FAQ:
1. Hoe controleert u de kwaliteit?
A: Alle producten vóór de verzending zijn gesimuleerde gebruiksscenario's, lading en volledige lading en huidige het delen test om de kwaliteit van het product te verzekeren.
2. Wat is uw minimumordehoeveelheid?
A: Er is geen minimumordehoeveelheid, en kan ook worden gedaan. Het enige verschil is de prijs en het programma.
3. Kunt u uw bedrijf introduceren?
A: Ik ben zeer geëerd. Ik zal u later het de inleidingsdocument van het bedrijf verzenden om u een uitvoerigere en directe inleiding aan de informatie van ons bedrijf te geven.
4. Wat zijn de voordelen van uw bedrijf?
A: Adequate inventaris, en leveringswaarborg voor de verdere vernieuwing van levering, flexibel verstrekt volgens verschillende aan verschillende behoeften die van klanten, andere oplossingen verstrekken.
5. Kan ik steekproeven verzenden? Rapport het aan me samen met de prijs?
A: U kunt steekproeven verzenden, zijn de steekproeven onderworpen aan grote trots, en de vracht moet door u worden gedragen.
6. Hoe behandelt uw bedrijf het probleem aangaande kwaliteit?
A: Ons bedrijf heeft deze industrie bijna 10 jaar gedaan. Het heeft reeds een bepaalde reputatie gehad. Wij zullen het zorgvuldig analyseren. Als het inderdaad ons kwaliteitsprobleem is, kunt u rusten verzekerd dat het dingen volgens de contractovereenkomst zal doen en u nooit om het even welk na de zorgen zal laten hebben, zal ons de dienstteam gelukkig zijn om u te dienen.
7 wat over de kwaliteit?
A: 100% origineel met nieuw pakket. wij zullen elk punt vóór gepost testen om elk punt met goede kwaliteit ervoor te zorgen.
8 hoeveel maanden voor waarborg?
A: de waarborg van de 1 jaarkwaliteit
9 hoe te om eender welke inferieur - kwaliteitsgoederen te behandelen?
A: De goederen kunnen post zijn langs met onze last van postprijs voor om het even welke slechte kwaliteitsproducten binnen waarborgtijd.
