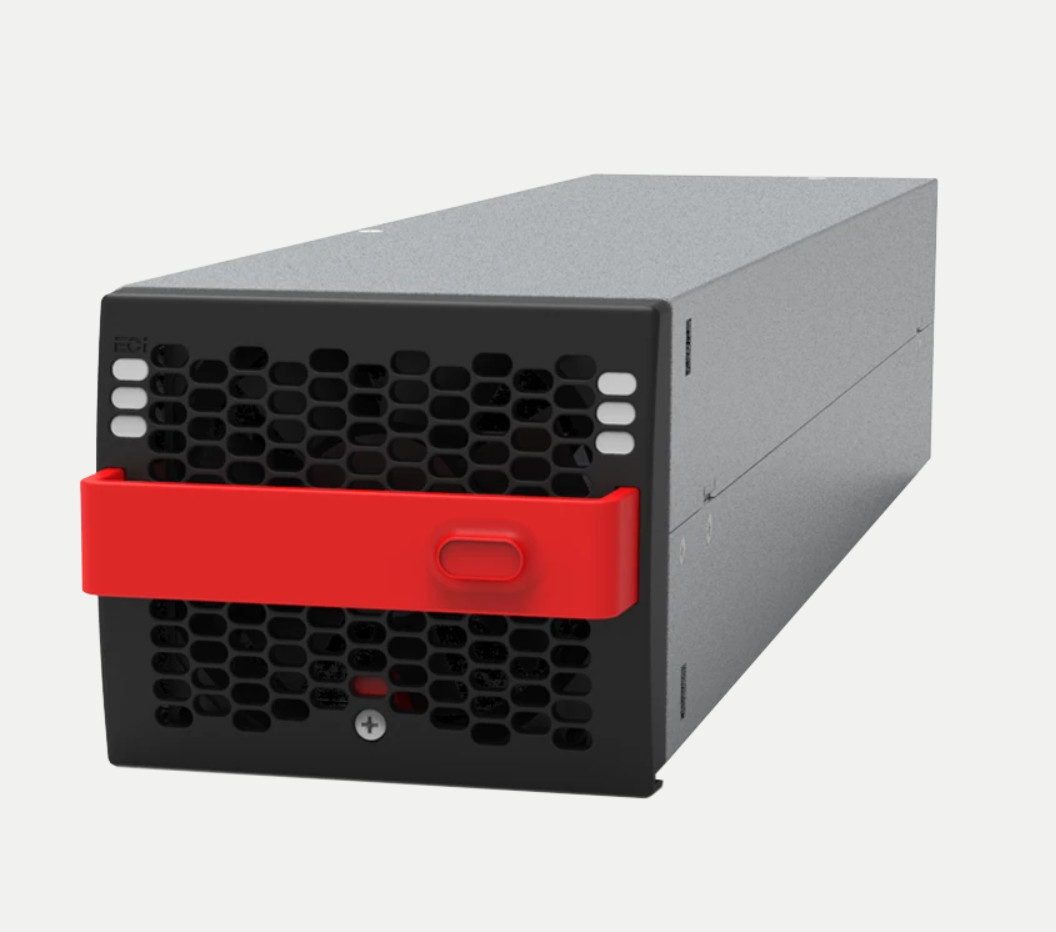

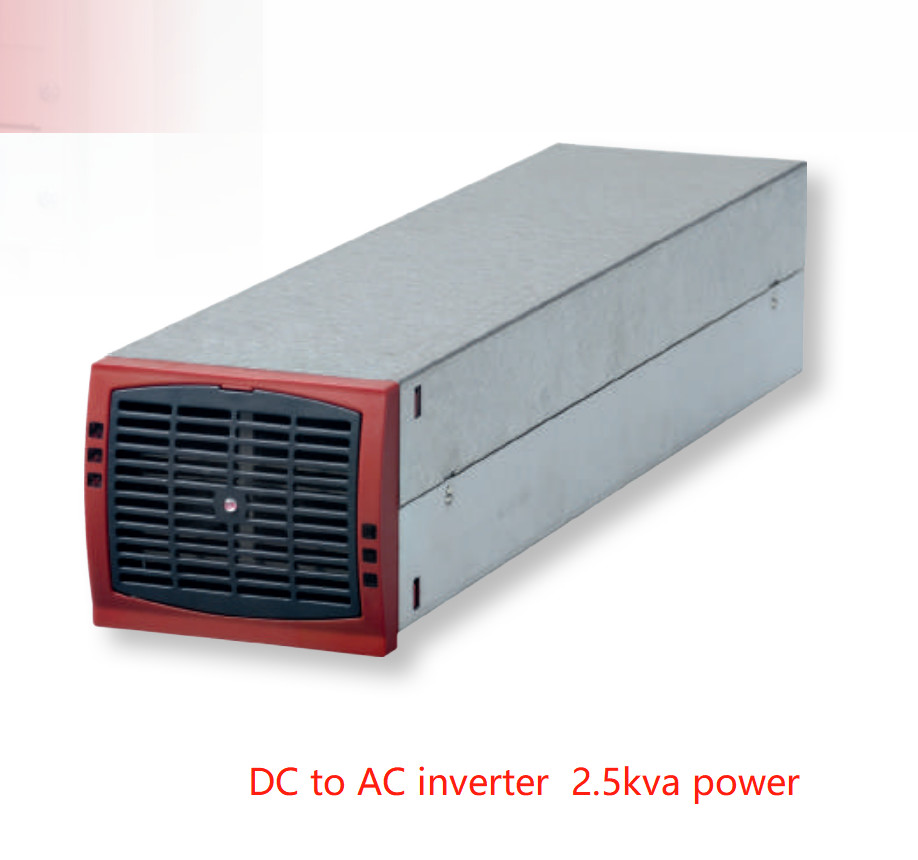

CE+T modulaire omvormer 2,5 kVA (1,5 kVA*) Ingang 24V / 48V / 60V / 110 V / 220 Vdc Uitgang 230 Vac TSI BRAVO DC naar AC omvormer
BRAVO is een compacte en schaalbare modulaire omvormer die een zuivere sinusgolf AC-voeding levert. In combinatie met een DC-voedingssysteem biedt het een uitstekende AC-back-up
oplossing. Het maakt gebruik van de nieuwste omvormertechnologie en biedt superieure energie-efficiëntie in een compact formaat. De “Twin Sine Innovation” (TSI)-technologie elimineert alle
enkele storingspunten met volledige schaalbaarheid; tot 32 modules parallel en een hoge efficiëntie van maximaal 96% waardoor de bedrijfskosten worden verlaagd.
TOEPASSINGEN
Alle bedrijfskritische toepassingen en alle soorten AC-belastingen. Het ontwerp is modulair en schaalbaar met hot-swappable omvormermodules, wat een lage Mean Time to Repair garandeert
(MTTR), vermindering van servicekosten en voldoet aan de veranderende behoeften voor toekomstige uitbreiding.
BELANGRIJKSTE KENMERKEN
l Dubbele ingangsbronnen (AC & DC)
l met een breed AC-ingangsbereik van 150 Vac tot 265 Vac
l Compact ontwerp
l Hoge efficiëntie
l Overdrachtstijd gereduceerd tot 0
l tot 10kVA in 2 U
l tot 225kVA in 3 behuizingen van elk 75kVA
Parameters:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| ALGEMEEN |
| EMC (immuniteit) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (emissie) (klasse) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Veiligheid |
EN62040-1 |
| Koeling / Isolatie |
Geforceerd / Verdubbeld |
| MTBF |
240.000 uur (MIL-217-F) |
| Efficiëntie (Typisch): Verbeterde energieomzetting / online |
> 95,5% / > 89,5% |
96% / 91% |
96,5% / 92,5% |
| Diëlektrische sterkte DC/AC |
4300 Vdc |
| Echte redundante systemen – compliant |
3 ontkoppelingsniveaus op AC-uitgang en DC-ingang voedingspoorten
4 ontkoppelingsniveaus op AC-ingangspoort
|
| RoHS |
Conform |
| Trillingen |
GR63 kantoortrillingen 0 tot 100 hz-0,1 g / transporttrillingen 5-100 Hz 0,5 g 100 tot 500 hz-1,5 g / Valtest |
| Bedrijfsvoorwaarden |
Ontworpen voor installatie in een IP20- of IP21-omgeving.
Bij installatie in een stoffige of vochtige omgeving moeten passende maatregelen (luchtfiltering, …) worden genomen.
|
| Hoogte boven zeeniveau zonder vermindering |
1500 m – 0,8 % per 100 m |
| Omgevingstemperatuur / opslagtemperatuur / relatieve vochtigheid |
-20 tot 50 ° C / -40 tot 70 ° C / 95 %, niet-condenserend |
| Materiaal (behuizing) |
Gecoat staal-ALU ZINK |
|
| AC UITGANGSVERMOGEN |
| Nominaal uitgangsvermogen (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Overbelastingscapaciteit voor korte tijd |
150 % (15 seconden) 110 % permanent binnen T° bereik |
| Toelaatbare belastingsvermogensfactor |
Volledig vermogen van 0 inductief tot 0 capacitief |
| Interne temperatuurbeheer en uitschakeling |
Ja |
| DC-INGANGSSPECIFICATIES |
| Nominale spanning (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Spanningsbereik (DC) |
19 – 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Nominale stroom |
56 A (bij 24 Vdc en
1200 W uitgang)
|
46 A (bij 48 Vdc en
2000 W uitgang)
|
35 A (bij 60 Vdc en
2000 W uitgang
|
19 A (bij 110 Vdc en
2000 W uitgang)
|
9,8 A (bij 220 Vdc en
2000 W uitgang
|
| Maximale ingangsstroom (gedurende 15 seconden) / rimpelspanning |
84 A /< 100 mV rms |
84 A /< 2 mV
Psopho
|
52 A< 100 mV rms |
29 A /< 200 mV rms |
14,9 A /< 200 mV
rms
|
| Ingangsspanningsgrenzen |
Door gebruiker te selecteren met T2S-interface |
|
AC-INGANGSSPECIFICATIES
AC-ingang alleen beschikbaar met EPC-modules, REG-modules hebben geen ACin
|
| Nominale spanning (AC) |
220/230/240 V 1P of 3P (Minimaal 3 rekken voor 3P) |
| Spanningsbereik (AC) |
150-265 V |
|
Brownout
|
150 tot 185 V lineaire vermindering 150 VA/120 Watt per 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| Conformiteitsbereik vóór overdracht naar DC |
Instelbaar |
| Vermogensfactor |
> 99% |
| Frequentiebereik (selecteerbaar) / synchronisatiebereik |
50 – 60 Hz / bereik 47 – 53 Hz / 57 – 63 Hz |
| AC UITGANGSSPECIFICATIES |
| Nominale spanning (AC*) |
220/230/240 V |
| Frequentie / frequentienauwkeurigheid |
50 - 60 Hz / 0,03 % |
| Totale harmonische vervorming (resistieve belasting) |
< 1,5 % |
| Hersteltijd belastingseffect |
0,4 ms |
| Inschakelvertraging |
20 s tot 40 s afhankelijk van het aantal geïnstalleerde modules |
| Nominale stroom. Beschermd tegen omgekeerde stroom |
6,6 A |
10,9 A |
| Crestfactor bij nominaal vermogen |
2,8 : 1 |
3 : 1 |
| Met kortsluitingsbeheer en -beveiliging |
| Kortsluitingscapaciteit |
10 x In gedurende 20 msec - Beschikbaar terwijl de netspanning beschikbaar is op de AC-ingangspoort
Met magnitude controle en beheer
|
| Kortsluitstroom na opruimcapaciteit |
2,1 In gedurende 15 s en 1,5 In na 15 s |
| IN OVERDRACHTSPRESTATIES |
| Max. spanning onderbreking / totale transient spanning duur (max) |
0 s / 0 s |
| SIGNALERING & SUPERVISIE |
| Display |
Synoptische LED |
| Alarmuitgang / supervisie |
Droge contacten op rek / Standaard USB-poort en MODBUS op T2S, optioneel: Candis Display / Candis TCP-IP |
| Extern aan / uit |
op de achterste aansluiting van het rek via T2S |
