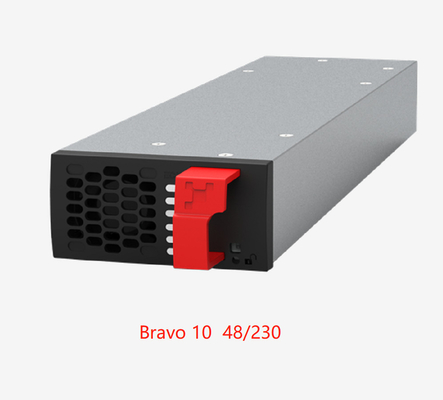

CE+T Modulaire omvormer Bravo 10 - 48/230 48Vdc 230Vac (deel nr. T611730201) DC naar AC-module-omvormers
CE+T Modulaire omvormer Bravo 10 - 48/230 48Vdc 230Vac (deel nr.T611730201) DC naar AC-module-omvormers 1.25KVA/1KW
Beschrijving:
Bravo 10 is een kleine modulaire omvormer die veel mogelijkheden biedt om een oplossing te ontwerpen die perfect aansluit bij uw behoeften. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 96% efficiency)In combinatie met de DC-invoer biedt het een uitstekende AC-back-upoplossing.
Toepassingen:
Een ideale oplossing voor het beveiligen van kleine, maar kritische wisselstroombelastingen, van 1,25 KVA tot 40 KVA, zoals kleine telecomcellen (4G en 5G), toegangscontrole, verkeerslichten, beveiliging, enz.,
De module kan worden geïntegreerd in rekken voor eenfasige (230Vac) of driefasige (3*400Vac) installatie met verschillende uitgangsvermogens.5m oodules (56.25kva, eenfasige ), 4 modules (5kva, eenfasige) en 9 modules (11,25kva, eenfasige)
Parameters:
Bravo 10 - 48/230
Algemeen |
Deelnummer |
T611730201 |
Koeling / Hoorbaar lawaai |
Ventilator gedwongen koeling / < 65 dBA bij 1 meter |
MTBF |
240 000 uur (MIL-217IF) |
Dielectrische sterkte DC/AC |
4300 Vdc |
RoHS |
Voldoende |
Niet-condenserende bedrijfsvochtigheid (RH) |
Getoetst volgens ETS300-019-2-3 klasse 3.1
-20°C tot 65°C, vermogen van 40°C tot 65°C / Max RH 95% gedurende 96 uur per jaar
|
opslag T° / relatieve luchtvochtigheid (RH) niet-condenserend |
Getoetst volgens ETS300-019-2-1 klasse 1.2
-40°C tot 70°C / Max RH 95% gedurende 96 uur per jaar
|
Openbaar vervoer T°/Relatieve luchtvochtigheid (RH) niet-condenserend |
Getoetst volgens ETS300-019-2-2 Klasse 3.1
-40°C tot 70°C / Max RH 95% gedurende 96 uur per jaar
|
Materiaal (omhulsel) |
Zinkgecoate staal |
Kracht |
AC-invoergegevens |
AC-spanning: nominaal / bereik |
230 V (150 - 265 V) |
Uitval |
800 W @ 150 Vac / 1000 W @ > 190 Vac lineair afnemend |
Vermogensfactor / THD |
> 99% / < 3% |
Frequentiebereik (keuzebaar) / synchronisatiebereik |
50 Hz (bereik 47 ∼ 53 Hz) / 60 Hz (bereik 57 ∼ 63 Hz) |
DC-invoergegevens |
Gelijkstroomspanning: nominaal / bereik |
48 VDC / (40-60V) * |
Nominale stroom (bij 48 Vdc en 1000 W uitgang) |
22.3 A |
Maximale invoerstroom (bij 48 Vdc gedurende 15 seconden) / spanningsrimpel |
34 A / < 10 mV RMS |
AC-uitgangsgegevens |
Efficiëntie (typisch): Verbeterde vermogensomzetting / op lijn |
96% / > 92,5% |
Nominale spanning AC** Verstelbaar) |
230 V (200 - 240 VAC) |
Frequentie/frequentie nauwkeurigheid |
50 of 60 Hz / 0,03% |
Nominaal uitgangsvermogen |
1250 VA / 1000 W |
Kortdurende overbelastingcapaciteit |
150% (15 seconden) |
Toegestane belastingvermogensfactor |
Volledig vermogen van 0 inductie tot 0 capacitie |
Totale harmonische vervorming (weerstandsbelasting) |
< 3% |
Vermogen tot herstel van de belasting door inslag (10% - 90%) |
≤ 0,4 ms |
Nominale stroom |
5.4 A @ 230 Vac |
Kremsfactor bij nominale vermogen |
3 : 1 voor belasting P.F. ≤ 0.7 |
Kortcircuitoplichtingscapaciteit 0 - 20 ms |
21.7 A gedurende 20 ms |
Kortsluitingstroom na 20 ms |
9.9 A (20 ms tot 15 s), 7.4 A (15 s tot 60 s), > 60 s - handmatige reset vereist |
Stabiliteit van de wisselstroomuitgangsspanning |
± 1% van 10% tot 100% belasting |
In de overdrachtsprestaties |
Max. spanningsonderbreking / totale duur van de transiënte spanning (max) |
0 s / 0 s |
Signaleringen en toezicht |
Afbeelding |
Synoptische LED |
Toezicht |
Inview-bereiken / Inview S - T302004100, Inview S Slot - T602004110, Inview GW - T602004000 |
Afstandsbediening aan / uit |
Op de achterkant van het plank |
Uitgang van alarmen |
2 droge contacten en 2 digitale ingangen |
Veiligheid en EMC |
Veiligheid |
Voor de toepassing van de voorschriften van de richtlijnen EN 62040-1 en EN 62040-1 |
EMC |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-69.1 |
