H2: Casusachtergrond en locatiebeperkingen

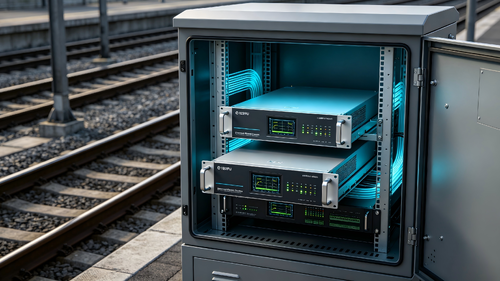

Bij de signalering van spoorwegvervoer, aspotcommunicatie en bewakingsinfrastructuur langs het spoor fungeert een uiterst betrouwbare ononderbroken AC-stroomvoorziening als cruciaal anker voor de operationele veiligheid. Deze casestudy werd geïmplementeerd op een buitenkastknooppunt langs een openbaar vervoerslijn in Zuid-Amerika. De omgeving ter plaatse bracht ernstige technische uitdagingen met zich mee: de interne indeling van de kast was zeer beperkt (ruimtegebrek), en als gevolg van de slechte ventilatie langs het spoor liepen de zomertemperaturen in de behuizing vaak op tot bijna 60 ° C (thermische spanning en slechte dissipatie). Oudere monolithische UPS-systemen waren incompatibel vanwege hun omvangrijke footprint en de hoge uitvalpercentages bij hoge temperaturen, waardoor ze niet voldeden aan de parametrische benchmarks van de sector voor redundantie en uptime op de lange termijn.
H2: Analyse van klantpijnpunten
- Ernstige ruimtelijke beperkingen: De interne lay-outs van buitensignaleringskasten waren al sterk geïntegreerd, waardoor er geen marge overblijft voor oudere torens of grote in een rek gemonteerde voedingshardware.
- Fouten in thermisch beheer: Slecht geventileerde behuizingen langs het spoor stelden conventionele omvormers bloot aan oververhitting, waardoor plotselinge stroomstoringen op de signaalknooppunten dreigen.
- Moeilijke onderhoudslogistiek: Baanstations zijn geografisch verspreid. Elke door de omgeving veroorzaakte hardwarelekkage zou leiden tot een langere Mean Time to Repair (MTTR), waardoor de veiligheid van de treinplanning direct in gevaar komt.
H2: Parametrische technische oplossing gebaseerd op Bravo 25
Om deze bestaande knelpunten tegen te gaan, omzeilde het technische team conventionele stroomtopologieën en implementeerde het een modulair invertersysteem dat was geconfigureerd met deBravo 25 - 48/230-277. Gesteund door strenge technische specificaties, zorgde de implementatie op locatie voor definitieve technische stabiliteit:
- 2RU compacte structurele lay-out: Bij gebruik van een standaard 19-inch rekgemonteerde vormfactor weegt elke invertermodule slechts 4,3 kg. Het bereiken van machtsintegratie met hoge dichtheid binnen een mum van tijd2RUHet systeem paste naadloos in de beperkte signaalkasten, waardoor de ruimtetekorten volledig werden opgelost.
- 96% hoog rendement verlicht thermische belasting: Aangedreven door Enhanced Cycle Inverter (ECI)-technologie, bereikt het systeem een AC-naar-AC-conversie-efficiëntie die hoger is dan(96%)in EPC-modus. Dit minimaliseerde directe vermogensverliezen en zelfopwarming, waardoor de warmteaccumulatie in de slecht geventileerde behuizingen fundamenteel werd verminderd.
- 4300 Vdc diëlektrische sterkte gaat netspanningen tegen: Bovenleidingen voor openbaar vervoer hebben regelmatig te maken met hoogspanningstransiënten. De omvormer levert een diëlektrische sterkte (DC/AC) van4300 Vdc, waarbij een hoogwaardige fysieke isolatiebarrière wordt geïntroduceerd die kritische signaalbelastingen isoleert tegen stroomstoringen door overspanning.
- Overdrachtstijd van 0 seconden minimaliseert systeemafwijkingen: Tijdens dynamische overdrachten tussen het primaire elektriciteitsnet en de 48 Vdc-batterijopslagbanken,zowel de maximale spanningsonderbreking als de totale transiëntduur zijn strikt 0 seconden. Deze zuivere sinusgolf, zonder onderbrekingen, garandeert dat er geen dataverlies optreedt tijdens stroomuitval.
- Aluzink-behuizing en MTBF van 240.000 uur: De chassisschaal is gestempeld van corrosiebestendigAluzink staal, in overeenstemming met GR3108 Klasse 2 buitennormen. Gemeten via MIL-217-F bij een omgevingstemperatuur van 30°C en een belasting van 80% bereikt het systeem eenMTBF van 240.000 uur, waardoor fysisch-chemische stabiliteit op lange termijn over een breed temperatuurbereik (-20°C tot 65°C) wordt gegarandeerd.
H3: Samenvatting van operationele en technische specificaties
H2: Operationele inzichten en conclusie
Deze implementatie toont aan dat in B2B-industriële trajecten zoals het spoorvervoer, waar ruimte, ventilatie en elektrische isolatie compromisloos zijn, de implementatie van modulaire invertertechnologie met hoge conversie-efficiëntie (>96%) en robuuste diëlektrische barrières (4300 Vdc) de risico's van aantasting van het milieu neutraliseert. De kernarchitectuur ondersteunt parallelle configuraties van maximaal 32 modules, waardoor technici componenten live kunnen vervangen via hot-swapping zonder de kritische AC-belasting te laten vallen. Hierdoor wordt de MTTR teruggebracht tot minuten, waardoor verouderd reactief onderhoud met succes wordt getransformeerd in datagestuurde, proactieve verdediging.
