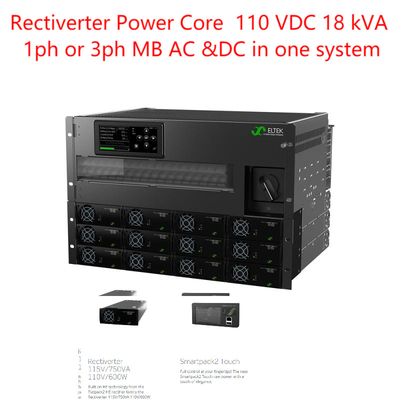

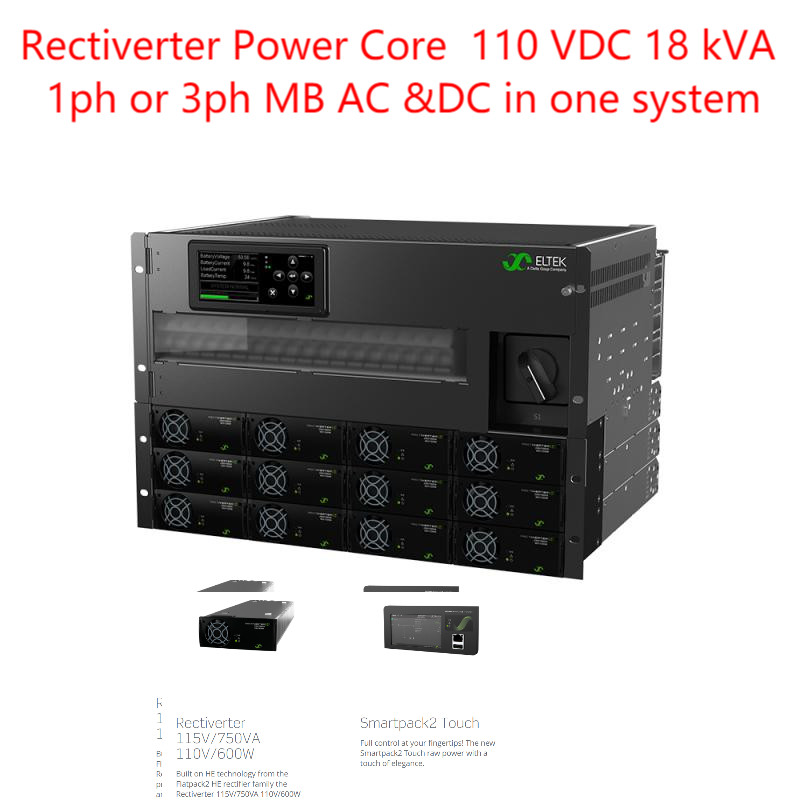

Eltek Rectiverter Power Core 110 VDC 18 kVA 1 uur of 3 uur Tot 18 Kva AC & 14.4kw
110Vdc-uitgang (deel nr. CIOR1207.1xxx)
Rectiverter power core combineert cabine AC en DC voeding in
een gemeenschappelijke eenheid die wisselstroomvoorziening levert voor
3-fasige of enkelfasige wisselstroombelastingen en 110 VDC-vermogen voor gelijkstroombelastingen
en batterij opladen.
Het totale uitgangsvermogen voor de AC- en DC-uitgang van de cabine is beperkt tot
max. 24 kW. AC- en DC-uitgangsgrenswaarden kunnen worden ingesteld volgens de
aangebrachte belasting.
Rectiver-module:
De 3-poort converter tegelijkertijdlevert stroom voor wisselstroom- en gelijkstroombelastingen.
Tijdens een stroomstoring de Rectiverter110/1200 HE voedt wisselstroombelastingen met energie
opgeslagen in de batterij.
Belangrijkste kenmerken:
230/400 VAC INPUT/OUTPUT
DRIJ FASE (Y) INPUT/UUTPUT
EENFAZIGE INPUT/UUTPUT
110 VDC INPUT/OUTPUT
24 KW TOTAAL AC + DC OUTPUT
MAX 18 KVA AC OUTPUT
MAX 14,4 KW gelijkstroomuitgang
1FASE AC DISTRIBUTIE OPTIE
3FASE AC DISTRIBUTIE OPTIE
Ingebouwde handmatige bypassschakelaar
ingebouwde overdrachtstechnologie
150% OVERLAADKAPASITEIT, 15S
600% QUICK TRIP CURRENT, 20 ms
HOT PLUGGABLE
SMARTPACK 2 CONTROLLER
KAN PARALLEL OPTRACTIE ZIJN
FLATPACK2-rectificatoren
GLOBALE CONFORMENCE
GEPATENTEERDE TECHNOLOGIE
Technische gegevens:
| |
| Modellen / bestelgegevens | 24 kW, 400 V 3 uur |
| Productgroep CIOR1207.1xxx |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fase (Y) / 346-415 VAC |
| Frequentie (standaard omvormermodus) 50 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) 50Hz, 60Hz of laatst gesynchroniseerde 50/60Hz (adaptief) |
| Maximaal vermogen (continue / overbelasting (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Maximale stroom/fase (continue / overbelasting (< 15 s)) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| Stroom (maximaal) Snelle start/fase (20 ms) 384 A (6 x nominale) | 128 A (6 x nominale) |
| Ophoud (spanningsverlagingen) (voordat overgeschakeld wordt op batterij) > 5 ms @ 14,4 kW belasting |
| THD < 1,5 % bij weerstandsbelasting |
| Uitgangsfuncties Fuse in L en N, warm aansluitbaar |
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 122,5 VDC / 97 - 145 VDC |
| Vermogen (maximaal @nominale invoer) 14,4 kW 2) |
| Stroom (maximaal @VOUT ≤ 108 VDC) 133 A2) |
| Houdtijd, maximaal uitgangsvermogen > 10 ms; VOUT > 41 VDC |
| Uitgangsfuncties Kortsluitingsbestendig, Overspanningssluiting, Bulk DC-uitgangsverbinding met M8-bout |
| Invoergegevens |
| AC Main Input Voltage ((3 fase Y) 185 - 275 VAC, ((enkelfase) 320 - 475 VAC, ((3 fase Y) |
| wisselstroom/fase ((bij nominale uitgangsspanning) (afhankelijk van het moduletype) 84-144 ARMS 4) | 28-48 ARMS 4) |
| Frequentie (standaard: syncbereik) 47-53 & 57-63 Hz |
| Frequentie (instelbaar: syncbereik) 47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD > 0,99 bij 50% belasting of meer / < 3,5% |
| Gelijkstroomspanning nominaal / uitgebreid bereik (geen overbelasting)3)Vervaardiging van elektrische apparatuur |
| Gelijkstroom (maximaal) 150 A / 216 A bij overbelasting (15 s) |
Fuse in L en N, warm aansluitbaar, Varistor, warm aansluitbaar Invoerfuncties AC-invoer afzonderlijke schroefterminals 10 mm2 voor L1, L2, L3 of L1, L1, L1 + N & PE Bulk DC-invoerverbinding met M8-bout Bulk DC batterij aansluiting op M8-bout |
| Opties |
| Beheersing en monitoring (zie datasheet Smartpack2) Smartpack2, inclusief industriële basis- en I/O-monitoren type 2 |
| 1 pool wisselstroomverdeling (L-verbinding rechtstreeks op MCB) 1-18 pc, 2-20A, C of B kenmerken | 1-18 pc, 2-20A, C of B kenmerken |
| 3 polen wisselstroomverdeling (L1-L3 aansluiting rechtstreeks op MCB) - | 1-6 pc, 2-20A, C of B kenmerken |
