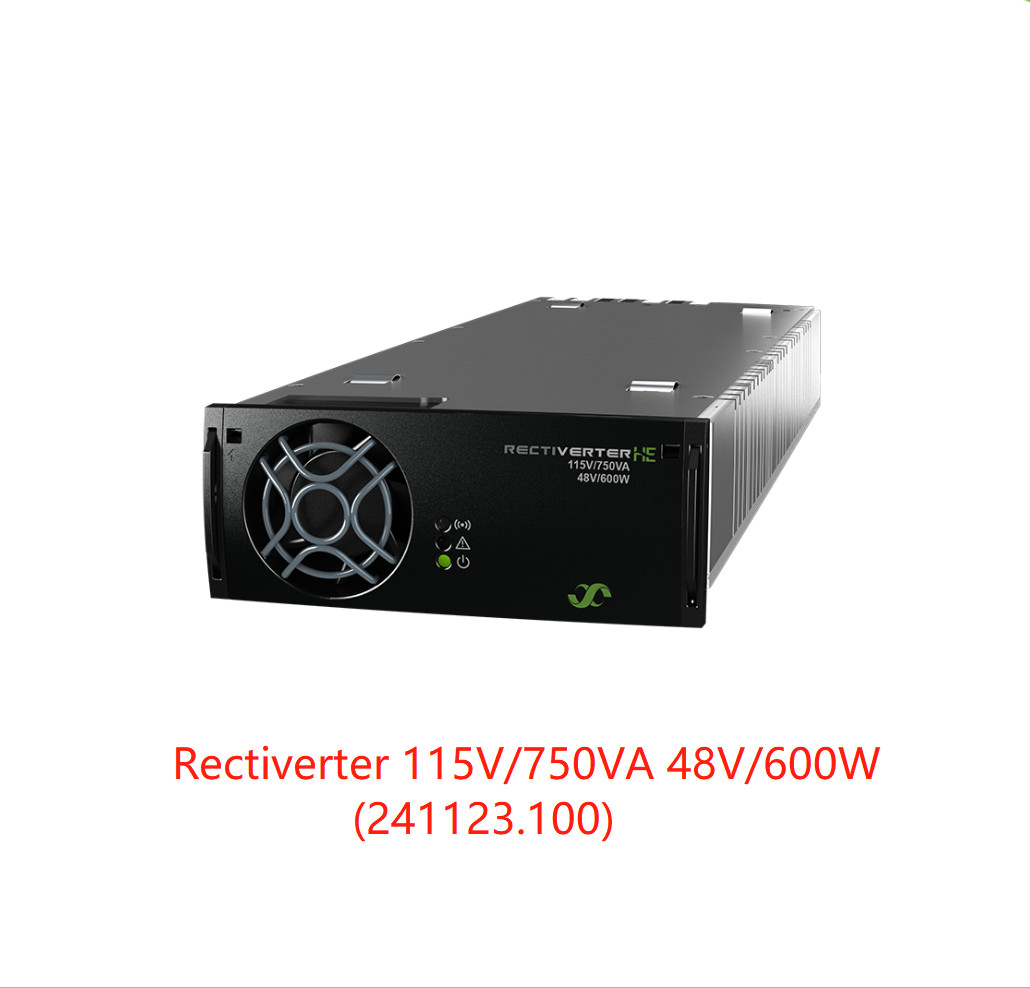

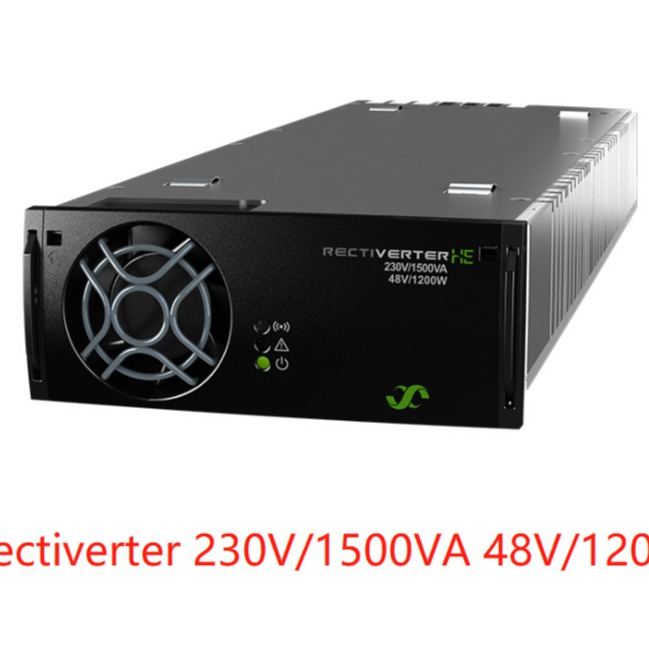

Modellen/tot informatie opdracht geven die 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|

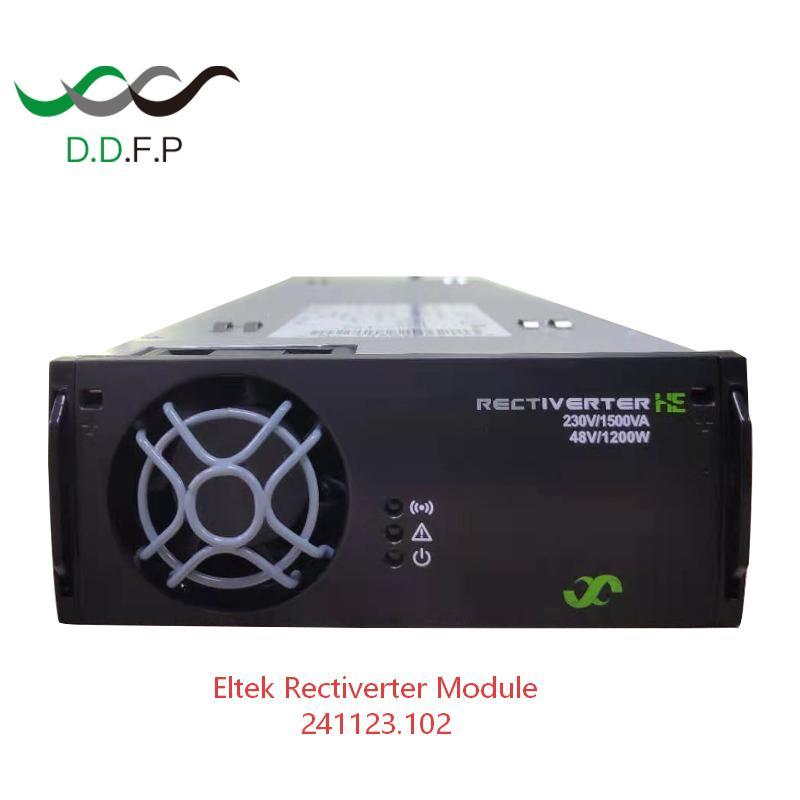

| Artikelnummer 241123,100 241123,101 241123,102 241123.100L 241123.101L 241123.102L |
| AC OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) 230 VAC/200 - 240 VAC 115 VAC/100 - 127 VAC |
| Frequentie (standaardomschakelaarswijze) 50 Herz (aanpassings) 60 Herz (aanpassings) |
| De frequentie (reeks-bekwame omschakelaarswijze) 50Hz, 60Hz of synced 50/60Hz (aanpassings), het laatst 94-106Hz5), 74-76Hz5) |
| Ononderbroken machtsmaximum (/overbelasting (<15s>
|
| Lading die ±5% van actieve macht van 10 delen aan 100%-lading |
| Huidig ononderbroken maximum (/overbelasting (<15s>RMS/8,7 WAPENS |
| Huidige (maximum) Snelle reis (20ms) 32 A (nominale 6 x) |
| THD < 1="">
|
| Beschermingszekering in L, Hete pluggable, Varistor |
| GELIJKSTROOM-OUTPUTgegevens |
| Voltage (gebrek)/(regelbare waaier) 53,5 VDC/43 - 58 VDC |
| Macht (maximum ingevoerde @nominal) 1200 W 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| Stroom (maximum@vout ≤ 48 VDC) 25 A1) 3,13 A - 2) 12.5 A1) 1,56 A - 2) |
| De stroom die (10 - 100%-lading) delen ±5% van maximumstroom van 10 aan 100% laadt |
| Statische Voltageregelgeving (10 - 100%-lading) ±0.5% |
| Dynamische Voltageregelgeving ±5.0% voor 10-90% of 90-10% ladingsvariatie, regelgeving tijd < 50ms="">
|
| Rimpeling < 200="" mV="">pp, 30 Mhz-bandbreedte |
| Het bewijs van de beschermingskortsluiting, over voltagesluiting, keerde polariteit, Omgekeerde polariteit en Zekering om |
| INPUTgegevens |
| AC het Voltage van de Leidingeninput (de waaier/LV maakt) los 185 - 275 VAC/170 VAC 95 - 140 VAC VAC/85 |
| AC Huidige (maximum) 11,5 WAPENS 9,1 WAPENS 3) 8.2 WAPENS 3) 11.3 WAPENS 10,1 WAPENS 3) 9.2 WAPENS 3) |
| Frequentie (gebrek: synchronisatiewaaier) 47-53 & 57-63 Herz 47-53 & 57-63 Herz |
| Reeks-bekwame frequentie (: synchronisatiewaaier) 47-53 Herz, 57-63 Herz of (aanpassings) allebei |
| Machtsfactor/THD > 0,985 bij 50%-lading of meer/ < 3="">
|
| AC de Zekering van de Inputbescherming in L en N, Hete pluggable, Varistor |
| Gelijkstroom-Voltage nominale/uitgebreide waaier4) 45 - 58 VDC/40 - 45 VDC |
| Gelijkstroom Huidige (maximum) 32 A/45A tijdens overbelasting (15s) 16 A/22.5A tijdens overbelasting (15s) |
| ANDERE SPECIFICATIE |
| Efficiency >96% (leidingenwijze), >94% (omschakelaarswijze) >92% (leidingenwijze), >91% (omschakelaarswijze) |
| Isolatie 3,6 kVDC - ACPorts aan PE, kVAC 3 - ACPorts aan DCPort/CAN, 710 VDC - DCPort aan PE, 60 VDC - DCPort aan KAN |
| Alarm: Van de rode LEIDENE KAN de Lage en hoge het voltagesluiting leidingeninput, Hoge en lage temperatuursluiting, Rectiverter-Mislukking, het Overvoltagesluiting van het Alarmrelais [GEEN maximum 75 VDC/100 mA] op output, Ventilatormislukking, het Lage alarm van het outputvoltage, mislukking per bus vervoeren, ontbreken de verloren Synchronisatiebus (AC output OF gelijkstroom-outputalarm) en de Synchronisatie |
| Waarschuwingen: Gele LEIDENE Rectiverter op machts DE-tarief wijze of in macht of huidige grenswijze op de haven van gelijkstroom of AC, de Verre geactiveerde grens van de outputstroom, Verlies van KAN communicatie met controlemechanisme |
| Normale bedrijfsvoering: Groene LEIDENE AC output en/of gelijkstroom-output en o.k. |
| MTBF (Telcordia SR-332 Iss.I-methode III (a)) 260 000 uren (@ Tambient: 25 °C) |
| Werkende temperatuur -40 aan +75°C (- 40 aan +167°F), vochtigheid 5 - 95%-non-condensing relatieve vochtigheid |
| Temperatuur DE-schat boven 55°C (131°F) 1200W aan 480W @ 75°C (167°F) voor elk, AC en gelijkstroom, output (totale macht 2000W aan 800W) |
| Opslagtemperatuur -40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| Afmetingen [WxHxD]/Gewicht 109 x 41,5 x 327mm (4,25 x 1,69 x 13“)/1,95 kg (4,3 pond) |
| ONTWERPnormen |
| Elektrische veiligheid ENGELSE 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC/EN 62040-1:2008+A1: 2013 UL-VEILIGHEID, UL1778: 2014, C22.2 Nr 107.3-14 |
|
ENGELS 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1: 2011, - 6-4:2019, CEI-61000-6-5:2015
EMC ENGELS 62040-2:2006, EN50121-4: 2016+A1: 2019, -5:2017+A1: 2019 ETSI ENGELSE 300 386 V.2.1.1, FCC CFR 47 Deel 15
|
|
De EU 2015/863 (RoHS) ETSI ENGELSE 300 019 & van 2012/19/EU (WEEE)/: 2-1 (Klasse 1,2) & 2-2 (Klasse 2,3)
Milieu Normale exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,2. Andere exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,3, moeten worden geadviseerd
|
|
1) AC de lading heeft prioriteit. De maximum beschikbare gelijkstroom-outputmacht en de stroom zijn afhankelijk van 3) Als gelijkstroom-de haven trekkend het voltage onder 43V overbelast is kan de ingangsstroom boven dit niveau stijgen. onmiddellijk AC lading en AC inputvoltage; d.w.z. maximum800w/16.6a bij volledige wisselstroom en nominaal 4) De verminderde prestaties - nr over ladingssteun, en voor 200 - 240 VAC output THD zullen gestegen en input voor 230VAC. de maximum DE-tarieven van de outputmacht (aan 970W voor 230 VAC @ 40 VDC)
2) Gelijkstroom-de haven moet nog als een tweerichtingshaven worden beschouwd; het voltage zal als aangedreven leidingen voorstellen 5) Uitgevoerd sinds productversie, gelieve te controleren met Verkoopsteun vereiste HW/FW-revisies
|
