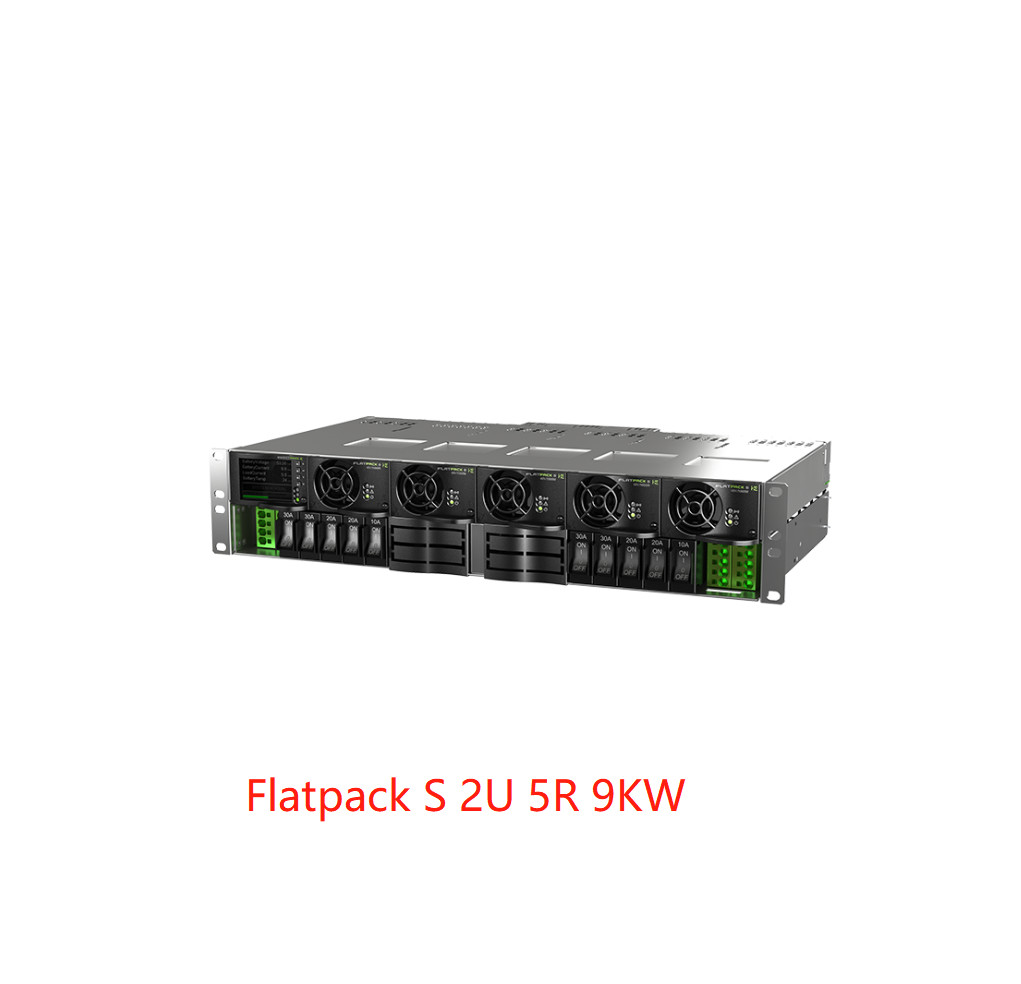

De hoogte 9KW van Eltekflatpack S 2U met Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
Flatpack S 2U
Dit kleine machts dichte systeem is zuiver gebaseerd op pluggable brekers en gelijkrichters en kan gemakkelijk worden gevormd om uw vereiste toepassing, zelfs op gebied te passen. De combinatie van Flatpack S verzekert HIJ gelijkrichter en het controlemechanisme van Smartpack S veilige, betrouwbare en milieuvriendelijke verrichting.
De ondiepe diepte maakt het als vervangingseenheid geschikt voor de meeste kabinetten en uitstekend. En aangezien het allen op de goed bewezen Eltek-technologie gebaseerd is, is de familie van Flatpack S de sleutel voor toekomstige behoeften.
Zeer belangrijke eigenschappen
l Volledig systeem
l SmartpackS controlemechanisme
l Hoog rendementgelijkrichters
l Batterijdistributie
l Ladingsdistributie
l 270 van de systeemmm diepte
l 2U hoogte
l Hete pluggable gelijkrichters
l Heet pluggable controlemechanisme
l Geavanceerde controle en controle door ethernethaven
l 4 grote brekerposities voor batterij en lading
l 10 x 30AMCB distributie
l duw-in voorverbinding
l LVBD
(facultatief) l LVLD
Parameters:
| |
|
|
|
|
|
|
| |
MODEL |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
|
|
|
Artikelnummer
(Het Gevormde systeem van de Telecommunicatiemacht)
|
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| |
INPUTgegevens |
| |
Voltage (waaier) |
85 tot 305 VAC (45-66 Herz)/85 tot 250 VDC |
|
|
| Maximumstroom |
21 WAPENS |
|
|
|
|
| Leidingenconfiguratie |
3x enige fase |
|
|
|
|
| Verbinding |
Achterverbinding op Faston-schakelaars (6,3 mm) |
|
| |
OUTPUTgegevens |
| |
Nominaal voltage |
-48 VDC |
|
|
|
|
| Maximum huidig Ce |
150 ADC |
|
|
|
|
| Maximum huidige UR (erkende UL) |
100 ADC |
|
|
|
|
| |
BATTERIJdistributie |
| |
LVBD |
Gebrek |
|
|
|
|
| Insteekbrekers (maximum classificatie) |
2x 80 A |
2x 80 A |
4x 80 A |
| Verbinding |
Achterverbinding op M6-Nagels, 25 maximum mm2 |
|
|
| |
LADINGSdistributie |
| |
LVLD (op Grote Brekers) |
n/a |
Gebrek |
n/a |
| Insteek Grote Brekers (maximum classificatie) |
2x 80 A |
2x 80 A |
n/a |
| Verbindings Grote Brekers |
Achterverbinding op M6-Nagels, 25 maximum mm2 |
|
|
| Insteek Kleine Brekers (maximum classificatie) |
10 x 30 A1) |
|
|
|
|
| Verbindings Kleine Insteekbrekers |
Voorverbinding duw-in terminals, 6 maximum mm2 |
|
| CONTROLE & CONTROLE |
|
|
|
| Smartpack S |
6x input-output en Ethernet 2) |
|
|
| |
ANDERE SPECIFICATIES |
|
|
|
| |
Afmetingen (W/H/D) |
19“/mm 2U/270 (met inbegrip van achter einddekking) 3) |
|
|
| Gewicht (het controlemechanisme, de gelijkrichters en de brekers van w/o) |
6,3 kg [13,88 pond] |
|
|
|
|
| Steun |
19“ Gelijk zet op |
|
|
|
|
| Het coderen (verhindert zich het mengen van outputvoltages) |
Gecodeerd voor Flatpack S 48 V/1000 W & 1800 W |
|
| ONTWERPnormen |
|
|
|
| Elektrische veiligheid |
UL60950-1/EN60950-1 |
|
|
|
| EMC |
ETSI ENGELSE 300 386 v1.6.1
ENGELSE (de immuniteits lichte industrie) EN 61000-6-1 61000-6-2 (de immuniteitsindustrie)
EN 61000-6-3 + A1 (de emissie lichte industrie)
EN 61000-6-4 + A1 (de emissieindustrie)
|
|
|
|
|
| Milieu |
ETS 300 019-2-1 Klasse 1,2
ETS 300 019-2-2 Klasse 2,3
ETS 300 019-2-3 Klasse 3,2
Normale exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,2. Andere exploitatievoorwaarden vanaf CEI-62040-5-3:2016clausule 4,3, moeten worden geadviseerd
|
|
|
|
1) Elke brekertak (5 x-B-Kader brekers) schatte voor maximum 80 A in totaal
2) Zie het informatieblad van Smartpack S
3) 30mm de ruimte vooraan en in rug van het systeem wordt vereist voor juiste luchtstroom
|
|
|

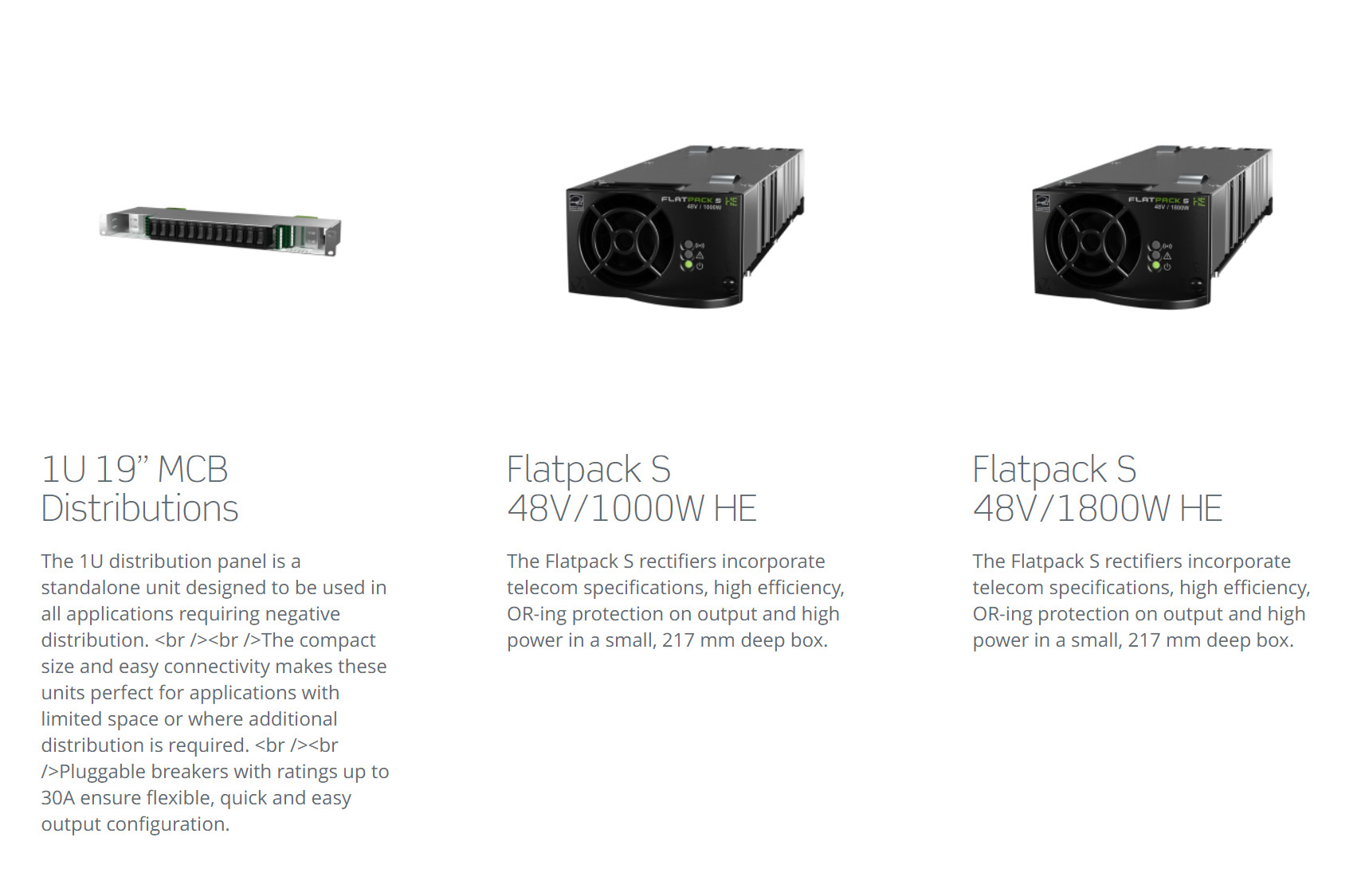

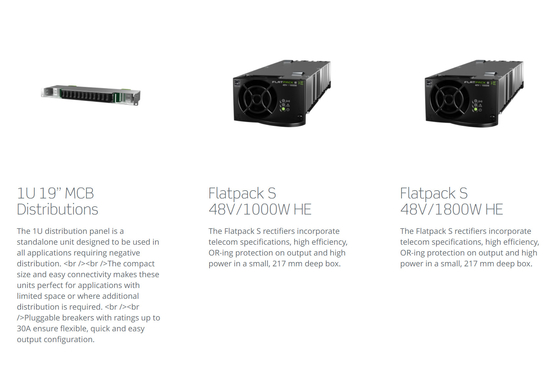

Verwante Producten:
