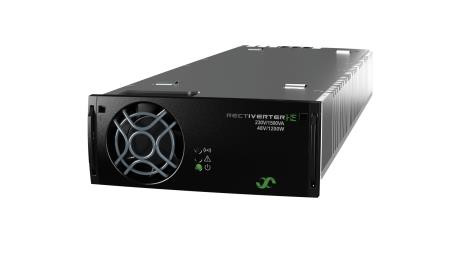

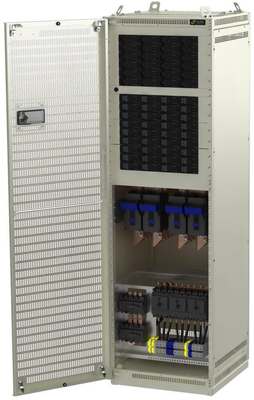

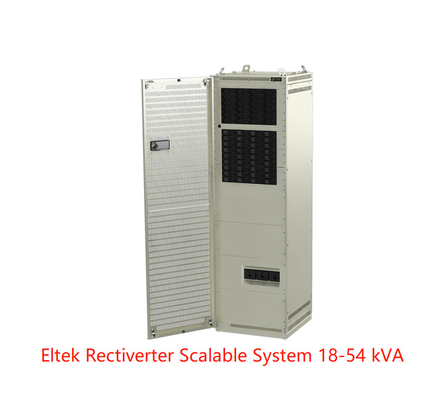

| Modellen / bestelinformatie |
|
54 kVA + 72 kW B-Ingang |
| Productfamilie |
|
CIEJ3642.xxxx |
|
| AC UITGANGSGEGEVENS |
| Spanning (standaard) / (instelbaar bereik)1) |
|
400 VAC 3-fase (Y) / 346-415 VAC |
| Frequentie (standaard invertermodus) |
|
50 Hz (adaptief) |
| Frequentie (instelbare invertermodus) |
|
50Hz, 60Hz of laatst gesynchroniseerd 50/60Hz (adaptief) |
| Vermogen maximum (continu / overbelasting (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Stroom maximum/fase (continu / overbelasting (<15s) ) |
|
78ARMS / 104,4ARMS |
| Stroom (maximum) Snelle uitschakeling/fase (20ms) |
|
380A (6 x nominaal) |
| Hold up (Spanningsdips) (vóór omschakeling naar batterij) |
|
> 5 ms @ 43,2 kW belasting |
| THD |
|
< 1,5 % bij resistieve belasting |
| Uitgangsfuncties |
Module: Zekering in L en N, Hot pluggable
100 A MCCB, AC uitgang individuele schroefklemmen 70 mm2 voor L1-L3, N & PE
|
| DC UITGANGSGEGEVENS |
| Spanning (standaard) / (instelbaar bereik) |
|
53,5 VDC / 43 - 58 VDC |
| Vermogen (maximum @nominaal ingang) |
|
43,2 kW 2) |
| Stroom (maximum @VOUT ≤ 48 VDC) |
|
900 A 2) |
| Hold up tijd, maximum uitgangsvermogen |
|
>10ms; VOUT > 41 VDC |
| Uitgangsfuncties |
|
Kortsluitvast, Overspanningsuitschakeling
Batterij ingang / uitgang aansluiting op M10 bout
|
| INGANGSGEGEVENS |
| AC Netspanning (3-fase Y) |
|
320-475 VAC, |
| AC Stroom/fase (bij nominaal uitgangsspanning) (afhankelijk van het module type) |
92-138 ARMS 4) |
| Frequentie (standaard: sync bereik) |
|
47-53 & 57-63 Hz |
| Frequentie (instelbaar: sync bereik) |
|
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
|
> 0,99 bij 50% belasting of meer /< 3,5% |
| DC Spanning nominaal / uitgebreid bereik (geen overbelasting)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC Stroom (maximum) |
|
1152 A / 1620 A tijdens overbelasting (15s) |
| Ingangsfuncties |
Module : Zekering in L en N, Hot pluggable, Varistor, Hot pluggable
160 A MCCB, AC ingang individuele schroefklemmen 70 mm2 voor L1-L3, N & PE
|
| DC BELASTING EN BATTERIJ BREAKER OPTIES |
BATTERIJ BREAKER |
DC BELASTING BREAKER |
| Mogelijke configuraties (2-polige breaker) |
2*1600 A (4*TPS 2 houder 800-1600 A) |
- |
| Mogelijke configuraties (2-polige breaker) |
4*600 A (8*TPS 00 houder 250-600 A) |
- |
| Mogelijke configuraties (2-polige breaker) |
2*600 A (4*TPS 00 houder 250-600 A) |
2*600 A (4*TPS 00 houder 250-600 A) |
| OPTIES |
| B-Ingang maximum vermogen (met FP2 HE, 3 kW gelijkrichters) |
|
72 kW |
| Handmatige Bypass schakelaar |
|
2*160 A |
| LVBD (1-polig) |
|
1800 A |
| ANDERE SPECIFICATIES |
| Rendement |
>96% (netmodus (AC/AC en AC/DC)), >94% (invertermodus (DC/AC)) |
| Beschermingsklasse |
IP 20 |
|
|
| Bedrijfstemperatuur |
-40 tot +55°C (-40 tot +131°F), vochtigheid 5 - 95% RV niet-condenserend |
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxDxH] / Gewicht |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
EN 60950-1, EN 62040-1 UPS veiligheid |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Deel 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Milieu
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Normale bedrijfsomstandigheden moeten voldoen aan IEC/EN 62040-3:2011 clausule 4.1 RoHS (2011/65/EU) en WEEE (2002/96/EC) compliant
|
|
1) Uitgangsspanningsbereiken geconfigureerd in de fabriek en hebben individuele keying in het bovenste chassis
3) 40 - 45 VDC: verminderde prestaties - geen vermogensboost en verhoogde spannings-THD op de AC-uitgang.
|
2) AC-belasting heeft prioriteit. MaximumbeschikbaarDC uitgangsvermogen en stroom is afhankelijk van de directe AC-belasting en AC-ingangsspanning; d.w.z. maximaal 28,8kW/600 A bij vol AC-vermogen en nominale ingang voor 230VAC.
4) Als de DC-spanning onder de 43V wordt getrokken, kan de ingangsstroom boven dit niveau toenemen
|
