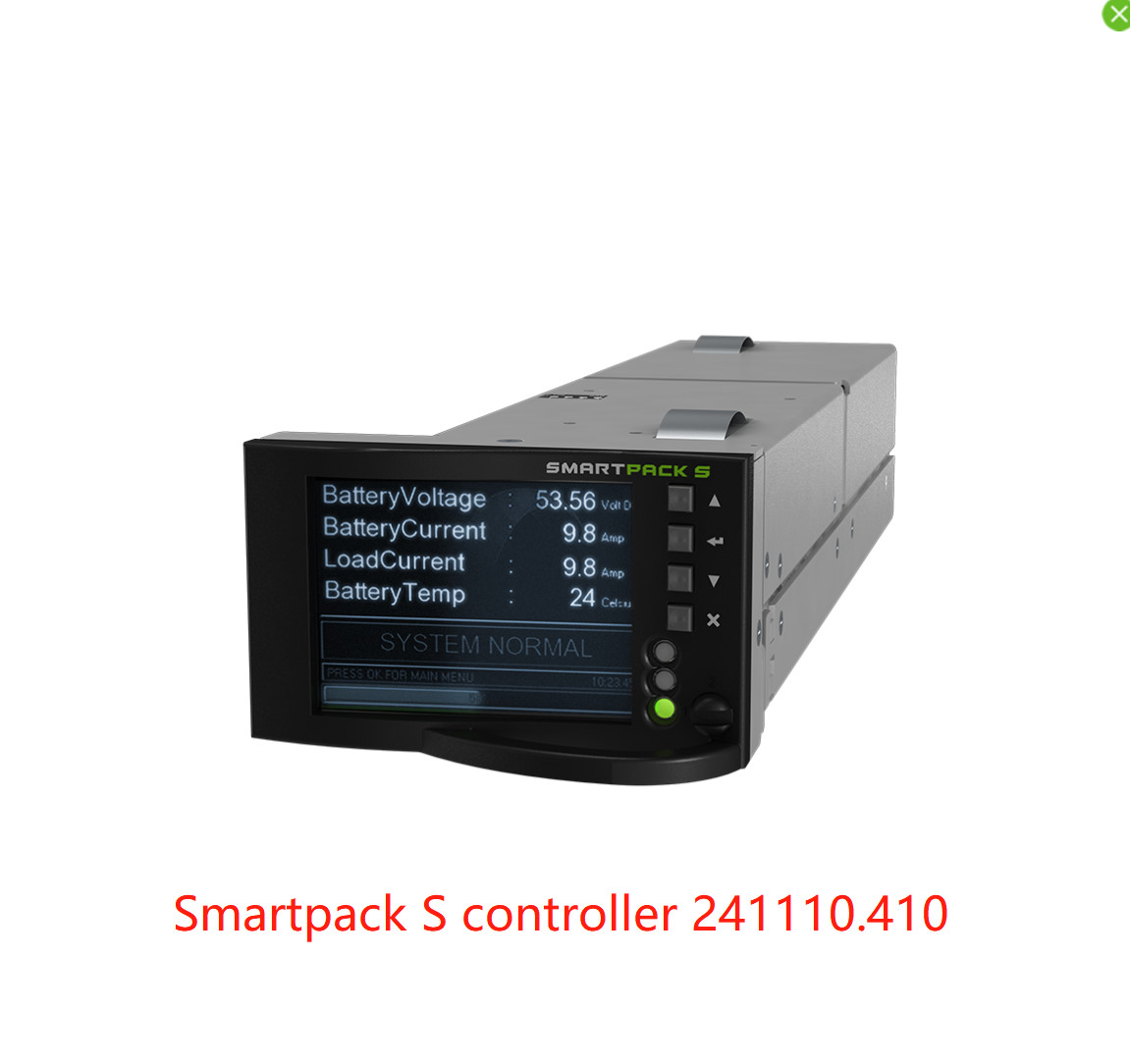

Eltek Telecom Monitoring Module Smarptakc S controller voor 12Vdc, 24Vdc, 48Vdc en 60Vdc Telecom System (242100.410)
Ontworpen voor het Flatpack S-systeemplatform, vindt de Smartpack S zijn weg in veel toepassingen met beperkte ruimte. Gebruikt in de 1U hoge, 265 mm diepe stroomracks, biedt Smartpack S uitgebreide monitoring en controle van een 2-3kW systeem dat minder dan 6 liter in beslag neemt.
Belangrijkste kenmerken
- Grafisch 2.2” contrastrijk, hoge resolutie kleurendisplay voor eenvoudige navigatie in het gebruikersmenu
- Ethernet voor bewaking en controle op afstand of lokaal via webbrowser
- SNMP-protocol met trap, set en get op ethernet. e-mail van trap-alarmen
- 6 programmeerbare relaisuitgangen
- 6 programmeerbare multifunctionele ingangen (“digitale ingangen” of analoge signalen).
- Uitgebreide logging
- Automatische batterijbewaking en -test
- Batterijkwaliteit SoH gebaseerd op testresultaten en meer
Toepassing :
TELECOM – MOBIEL / DRAADLOOS
· RADIO BASISSTATIONS/ CELL SITES
· LTE / 4G / WIMAX
· GEDISTRIBUEERDE ANTENNESYSTEMEN
· BREEDBAND
TELECOM – VAST
· GLASVEZEL / FTTX
· MAGNETRON
· KABEL
· BREEDBAND
OFFSHORE EN PROCESINDUSTRIE
· VEILIGHEIDS- EN AUTOMATISERINGSSYSTEMEN (SAS)
SPOORWEG INFRASTRUCTUUR
· CONTROLE & BESCHERMING
· SIGNALERING
PARAMETERS:
| TECHNISCHE SPECIFICATIE |
| Model |
Smartpack S |
| Onderdeelnummer |
242100.410 |
| INGANGSGEGEVENS |
|
|
| Spanning (nominaal) |
10 - 75 VDC |
| Stroomverbruik, max - geen relais bekrachtigd max - alle relais bekrachtigd |
3,1W (display slaapstand) 5,5W (display aan) |
| SYSTEEMVERBINDINGEN - SYSTEEMMONITOREN |
|
| Spanningsdetectie, systeemspanningsondersteuning |
12 VDC, 24VDC, 48VDC & 60VDC |
| Stroomdetectie, shunt-ondersteuning |
0 - 20mV en 0 - 60mV |
| Batterijzekeringbewaking |
Hulp-schakelaar NO/NC, Pull up/down |
| Belastingszekeringbewaking |
Hulp-schakelaar NO/NC, Diode Matrix Pull up/down |
| Aardfoutdetectie |
Eenvoudige brugcircuitdetectie |
| SYSTEEMVERBINDINGEN - LVD-CONTROLE |
|
| Batterij ontkoppelen |
1 (vergrendeld of niet-vergrendeld ondersteund) |
| Belasting ontkoppelen |
1 (vergrendeld of niet-vergrendeld ondersteund) |
| INGANGEN EN UITGANGEN |
|
|
| Digitale configuraties, ingangen #1-6 |
Hulp-schakelaar: NO/NC |
| Analoge configuraties, ingangen #1-4 |
Analoge spanning[±0 - 10V]
±4-20mA stroommeting (via externe 470kΩ weerstand) Temperatuur (voor NTC-sonde)
|
| Analoge configuraties, ingangen #5-6 |
Analoge spanning[0-75V] Symmetriemeting |
| Uitgangsconfiguraties, uitgangen #1-6 (alarmen) |
6x Relais–Droog/Vorm C
Configureerbaar Normaal Open/Gesloten [Max capaciteit 75V/2A/60W]
|
| GEBRUIKERSINTERFACE |
|
| Lokaal |
2.2” TFT 65k Kleurendisplay QVGA-resolutie
4 toetsen
|

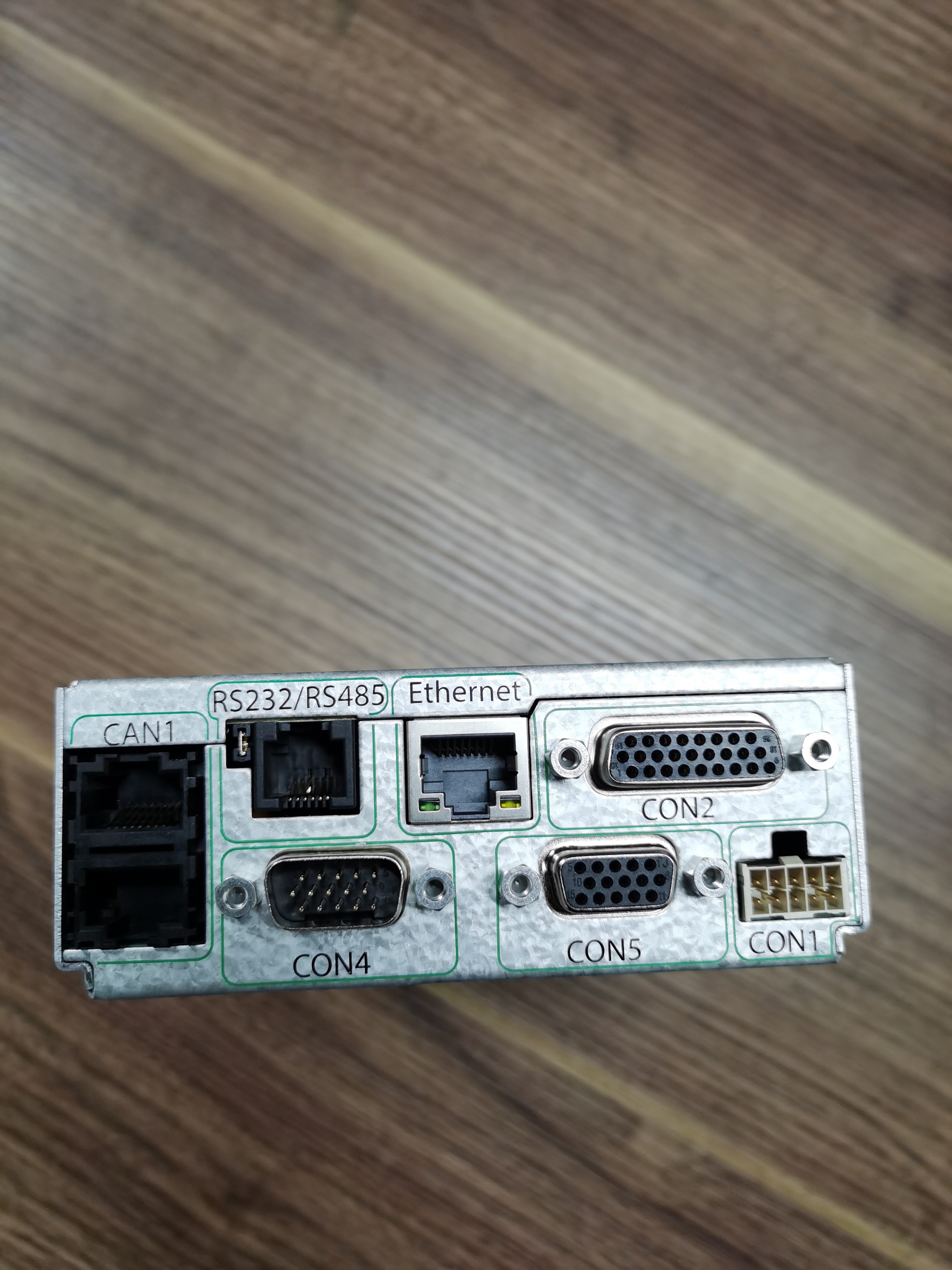

| Ethernetpoort |
10/100 BASE-T
HP Auto MDI/MDI-X
IP-protocollen: HTTP / SSL, SNMP v3, MODBUS TCP en pComm UDP (PowerSuite)
|
| Seriële poort |
RS-232 en RS-485 op RJ11-connector
Seriële protocollen: MODBUS RTU, Modem Call-Back/SMS-rapportage (PSTN of GSM), COMLI, CSCP en pComm (PowerSuite)
|
| ALGEMENE SPECIFICATIES |
|
| Afmetingen (BxHxD) |
72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7”) |
| Temperatuurbereik |
Werking -20 tot +65˚C (-40 tot 149˚F) |
| ONTWERPSTANDAARDEN |
|
| Elektrische veiligheid |
UL 60950-1-3rd editie, EN 60950-1-3rd editie |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Part 15 Subpart 109
|
| Marine*) |
DNVGL-CG-03391) |
| Omgeving |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ROHS-conform
|
| 1)Alleen geldig voor onderdeelnummer 242100.410M |
Eltek Monitoring Vergelijking
|
CAN-apparaat
|
Start
|
Einde
|
Aantal knooppunten
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Batterijmonitor
|
33
|
46
|
14
|
|
Belastingsmonitor
|
49
|
62
|
14
|
|
Flex Monitor
|
65
|
78
|
14
|
|
I/O-monitoren
|
81
|
94
|
14
|
|
Netmonitor
|
97
|
110
|
14
|
